Instalación del alimentador de alambre con placa de montaje

Esta sección describe la instalación del alimentador de alambre X3 encima de la fuente de potencia con la placa de montaje. La placa de montaje permite que el alimentador de alambre gire.

Herramientas necesarias:

1.

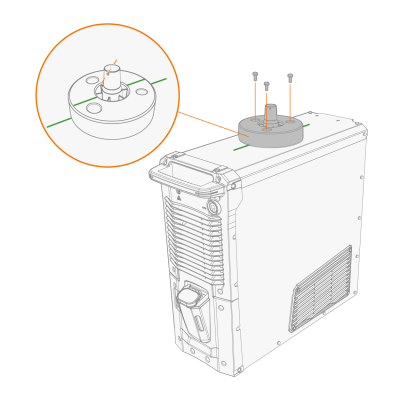

Instale la placa de montaje del alimentador de alambre en la fuente de potencia. Asegúrese de que las líneas de posicionamiento en la placa de montaje y en la fuente de potencia estén alineadas.

2.

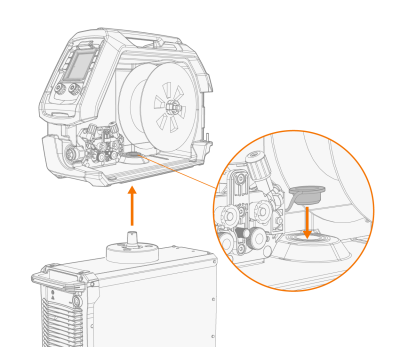

Dentro del alimentador de alambre, retire el tapón de la cubierta de la abertura y colóquelo en el soporte del lateral.

3.

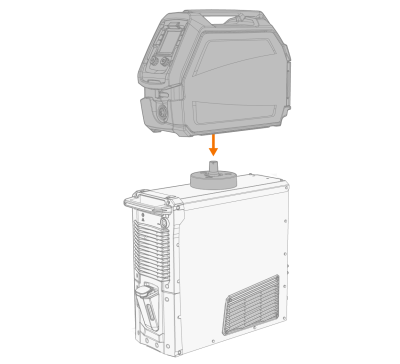

Levante el alimentador de alambre sobre la fuente de potencia, en la placa de montaje. Asegúrese de que la interfaz de montaje esté bien alineada y de que el eje atraviese completamente la abertura del alimentador de alambre.

El alimentador de alambre debe fijarse al eje de la placa de montaje para garantizar un funcionamiento seguro.

4.

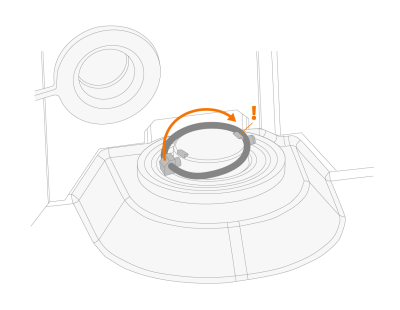

Abra el armario de alimentación de alambre e instale el pasador a través de los orificios del eje de la placa de montaje.

Cuando el alimentador de alambre se retira de la placa de montaje y se utiliza en otro lugar, el tapón de la tapa de la abertura debe volver a colocarse en su sitio.
