Anschluss von Schweißbrenner und Massekabel
X3 FastMig ist für die Verwendung mit den Kemppi Flexlite GXe MIG-Schweißbrennern vorgesehen. Die Bedienungsanleitung für Flexlite GXe finden Sie unter userdoc.kemppi.com.
|
Prüfen Sie immer, ob Drahtführung, Stromdüse und Gasdüse für die Aufgabe geeignet sind. |
Um den MIG-Schweißbrenner an den Drahtvorschub X3 anzuschließen, gehen Sie wie folgt vor:

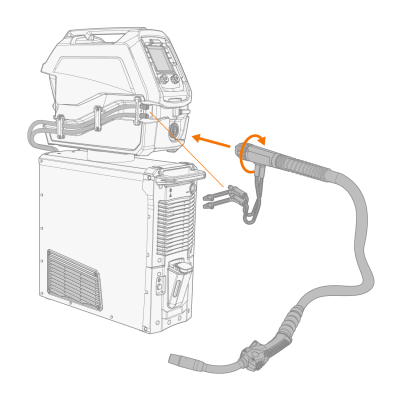

| 1. | Stecken Sie den Schweißbrenner-Anschluss (Euro) in den Brenner-Anschluss (Euro) des Drahtvorschubs und ziehen Sie den Bund handfest an. |
| 2. | Wenn Sie eine Stromquelle mit Kühleinheit und einen wassergekühlten Brenner haben, schließen Sie auch die Schläuche für die Kühlflüssigkeit an. Die Schläuche sind farbcodiert. |
| 3. | Den Zusatzwerkstoff wie in Installation und Ersetzen von Schweißdraht und Drahtspule beschrieben installieren und zuführen. |
| 4. | Prüfen Sie den Gasdurchsatz. Siehe Installieren der Gasflasche und Testen des Gasdurchsatzes für weitere Informationen. |

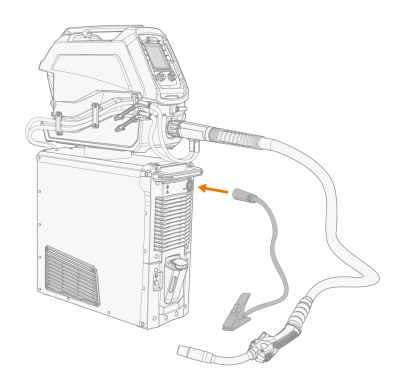

| 5. | Schließen Sie das Massekabel an den Anschluss (-) der Stromquelle an der Vorderseite an. |
(Die obige Abbildung zeigt verschiedene Ausstattungsoptionen).
