X3 Wire Feeder HD200

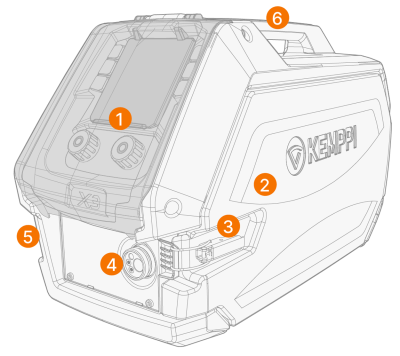

Dette afsnit beskriver strukturen af X3 Wire Feeder HD200.

1.

Betjeningspanel (og hængslede skærmdæksler til betjeningspanel)

>>  For mere information om X3-trådboksens panel, se X3-betjeningspanel.

2.

Låge til trådbokskabinet

Hold trådboksens kabinetlåge lukket under svejsning for at nedsætte risikoen for personskader eller elektrisk stød. Hold også kabinetlågen lukket på andre tidspunkter for at holde trådboksen ren indvendigt.

3.

Lås på kabinettets låge

4.

Euro-stik til svejsebrænder

5.

Holder til kølevandsindtag og -udtag

6.

Håndtag

7.

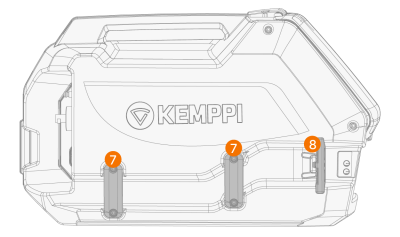

Kølemiddelkanal/fordybningsbeslag

8.

Kølemiddelstikbeslag og fjederfastgørelse.

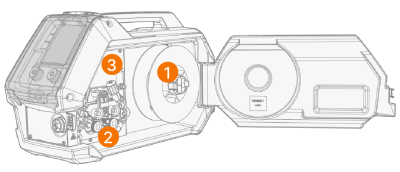

Inde i trådboksen (trådbokskabinettet)

1.

Trådspole og trådspolenav

>>  Flere oplysninger om trådspolen findes i Isætning og udskiftning af svejsetråd og trådspole.

2.

Trådværkets rullemekanisme

3.

Reguleringsventil til beskyttelsesgas

Der findes også en separat modelversion med indbygget rotameter til gas. I dette tilfælde erstattes reguleringsventilen til gas med rotameterets justeringsknap og skala.

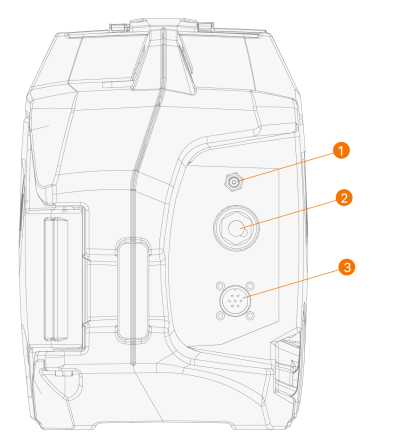

Trådboksens bagside

1.

Lynkobling til beskyttelsesgasslange

2.

Stik til svejsestrømskabel

3.

Styrekabelstik.

Flere oplysninger om montering og tilslutning af kablerne findes i X3-mellemkabler og Installation af kabler (X3 WF HD200).
