Instalowanie i wymiana drutu i szpuli (200 mm)

W tej sekcji opisano sposób instalowania i wymiany drutu oraz szpuli 200 mm. Piasta szpuli drutu dla szpuli 200 mm jest fabrycznie zainstalowana w urządzeniach Minarc M. Instrukcje montażu szpuli drutu o średnicy 100 mm znajdują się w Montaż i wymiana szpuli drutu (100 mm).

Minarc M 223P: Przed zainstalowaniem szpuli drutu należy zainstalować uchwyt spawalniczy w urządzeniu.
Podczas wymiany szpuli drutu należy usunąć pozostały drut spawalniczy z uchwytu spawalniczego i mechanizmu podawania drutu przed wyjęciem szpuli drutu.

Zawsze upewnij się, że rolka podająca jest odpowiednia dla danego drutu spawalniczego (średnica i materiał). Więcej informacji: Materiały eksploatacyjne do podajnika drutu.

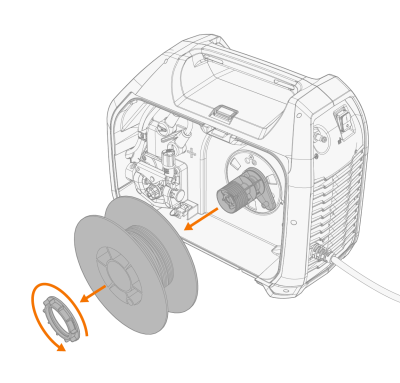

Demontaż szpuli z drutem:

1. Otworzyć klapę komory podajnika drutu.
2. Poluzuj i zdejmij mocowanie szpuli i wyjmij szpulę drutu.

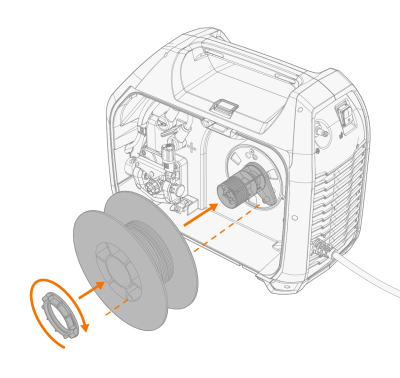

Montaż nowej szpuli drutu:

1. Nałóż szpulę drutu na piastę szpuli. Zabezpiecz szpulę drutu, wkładając i dokręcając mocowanie.
Upewnij się, że szpula drutu jest skierowana we właściwym kierunku.

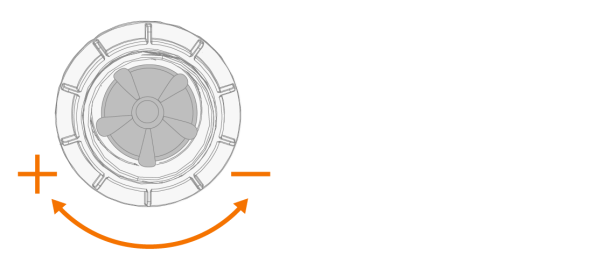

2. W razie potrzeby wyreguluj hamulec szpuli, obracając pokrętło zaciskania hamulca szpuli na środku piasty szpuli.

Montaż drutu elektrodowego:

1. Wyciągnij końcówkę drutu ze szpuli i odetnij wszelkie zagięte odcinki, aby końcówka była prosta.
Upewnij się, że po puszczeniu drutu szpula nie rozwija się samoistnie.

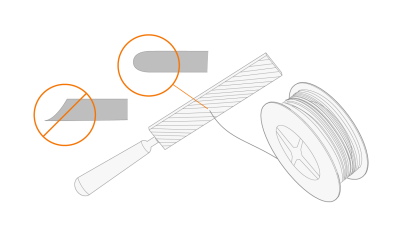

2. Spiłuj końcówkę drutu elektrodowego.

Ostre krawędzie końcówki drutu elektrodowego mogą uszkodzić prowadnicę drutu.
3. Zwolnij rolkę dociskową i rolkę podającą drut.

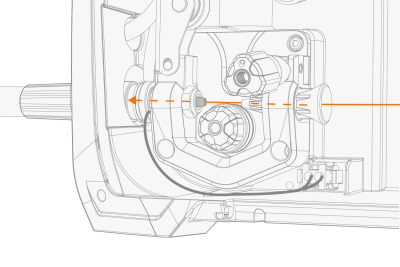

4. Wciśnij ręcznie drut spawalniczy do uchwytu spawalniczego, tak aby drut dotarł do prowadnicy drutu.

5. Zamknij stałą rolkę dociskową.

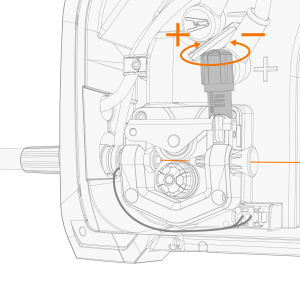

6. Wyreguluj nacisk za pomocą pokrętła regulacji nacisku.

Skala na uchwycie dociskowym wskazuje zastosowany nacisk. Wyreguluj nacisk zgodnie z poniższą tabelą.

Materiał drutu elektrodowego Profil rolki podającej Symbol profilu rolki podającej Średnica drutu elektrodowego (mm) Regulacja (x100 N)
Fe/Ss lity V-kształtna
0,6/0,8−0,9 1.5−2.0
1,0/1,2 2.0−2.5
MC/FC V-kształtna, karbowana
 1,0/1,2 1.0−2.0
Al U-kształtna
 1.0 0.5−1.0
1.2 1.0−1.5



Zbyt silny docisk powoduje spłaszczenie drutu elektrodowego, a w przypadku drutów powlekanych i rdzeniowych – również jego uszkodzenie. Nadmierny nacisk powoduje również niepotrzebne zużycie rolki podającej i zwiększa obciążenie przekładni.

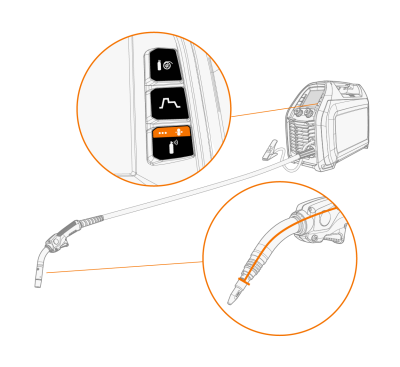

7. Naciśnij i przytrzymaj przycisk podawania drutu, aby wprowadzić drut spawalniczy do uchwytu spawalniczego. Zatrzymaj, gdy drut osiągnie końcówkę prądową uchwytu spawalniczego.

Zachowaj ostrożność, gdy drut dotrze do końcówki prądowej i wysunie się z uchwytu spawalniczego.

Przed rozpoczęciem spawania sprawdź, czy parametry spawania i inne ustawienia odpowiadają konfiguracji urządzenia spawalniczego.
