Montaż i wymiana szpuli drutu (100 mm)

W tym punkcie opisano sposób montażu i wymiany szpuli drutu o średnicy 100 mm. Instrukcje dotyczące montażu i wymiany drutu oraz szpuli 200 mm znajdują się w Instalowanie i wymiana drutu i szpuli (200 mm).

Minarc M 223P: Przed zainstalowaniem szpuli drutu należy zainstalować uchwyt spawalniczy w urządzeniu.

Podczas wymiany szpuli drutu należy usunąć pozostały drut spawalniczy z uchwytu spawalniczego i mechanizmu podawania drutu przed wyjęciem szpuli drutu.

Zawsze upewnij się, że rolka podająca jest odpowiednia dla danego drutu spawalniczego (średnica i materiał). Więcej informacji: Materiały eksploatacyjne do podajnika drutu.

Aby wymontować piastę standardowej szpuli:

1.

Otworzyć klapę komory podajnika drutu.

2.

Jeśli nie zostało to zrobione wcześniej, należy zdjąć szpulę drutu (patrz Instalowanie i wymiana drutu i szpuli (200 mm)).

3.

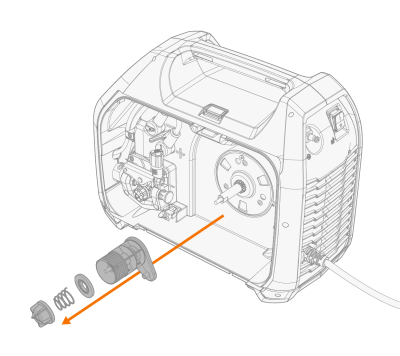

Poluzuj mocowanie piasty szpuli i wyjmij piastę.

Montaż szpuli drutu 100 mm:

1.

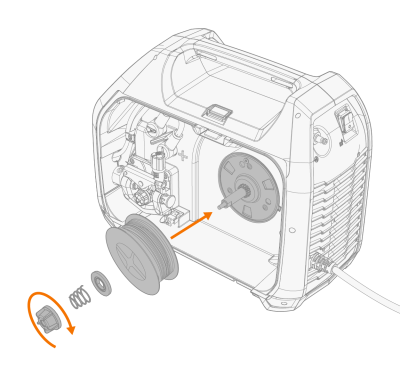

Na piastę szpuli nałóż szpulę drutu, tarczę oporową sprężyny, sprężynę i mocowanie piasty szpuli. Zabezpiecz szpulę drutu, dokręcając mocowanie piasty.

Upewnij się, że szpula drutu jest skierowana we właściwym kierunku.

Upewnij się, że rowkowana strona tarczy oporowej sprężyny jest skierowana na zewnątrz.

2.

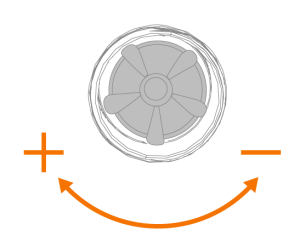

W razie potrzeby wyreguluj hamulec szpuli, obracając pokrętło zaciskania hamulca szpuli na środku piasty szpuli.

Montaż drutu elektrodowego opisano w Instalowanie i wymiana drutu i szpuli (200 mm).
