Podłączanie uchwytu TIG

Uchwyt TIG chłodzony gazem:

1.

Złóż uchwyt TIG zgodnie z instrukcją dostarczoną wraz z urządzeniem.

2.

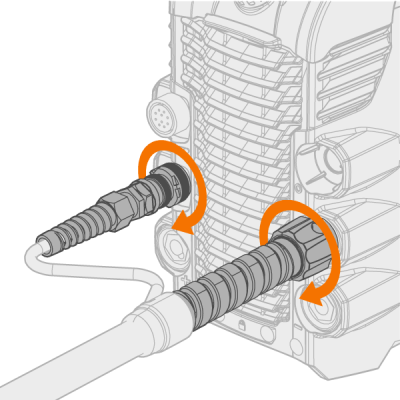

Podłącz uchwyt TIG do źródła prądu. Obróć złącza zgodnie z ruchem wskazówek zegara, żeby je dokręcić.

Uchwyt TIG chłodzony płynem:

Na tym etapie układ chłodzenia musi być już zainstalowany i ustawiony. Więcej informacji podano w rozdziale Instalacja układu chłodzenia.

1.

Złóż uchwyt TIG zgodnie z instrukcją dostarczoną wraz z urządzeniem.

2.

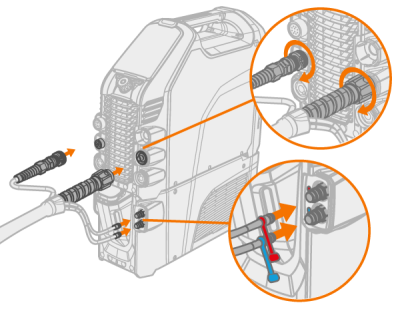

Podłącz kable uchwytu TIG i przewody wejścia i wyjścia układu chłodzenia cieczą do urządzeń. Obróć złącza zgodnie z ruchem wskazówek zegara, żeby je dokręcić.

Złącza przewodów płynu chłodzącego są oznaczone kolorami.

Wskazówka: Informacje na temat uchwytów spawalniczych Kemppi można znaleźć także na stronie userdoc.kemppi.com.
