Afstandsbediening installeren

Afstandsbedieningen zijn optioneel. Activeren de Afstandsbedieningsmodus in de instellingen van het functiepaneel om te kunnen werken met een afstandsbediening. Raadpleeg voor de functiepanelen MTP23X en MTP33X het onderdeel Instellingen van de MTP23X/33X en voor het functiepaneel MTP35X het Instellingenscherm van de MTP35X.

Als de afstandsbedieningsmodus is geselecteerd op het functiepaneel en zowel de bedrade en draadloze afstandsbediening is aangesloten, wordt de invoer van de bedrade afstandsbediening gebruikt.

Controleer de (+) en (-) markeringen op de batterijhouder en in de afstandsbediening om de batterijen correct te plaatsen.

Gereedschap:

•

Schroevendraaier, Torx-kop (T15).

Handbediende afstandsbediening (HR45)

1.

Haal de batterijhouder van de afstandsbediening eruit Plaats de batterijen (3 x AAA) en plaats de houder weer terug in de afstandsbediening.

2.

Schakel in het instellingenmenu van het functiepaneel de Draadloze afstandsbediening in. Raadpleeg voor de functiepanelen MTP23X en MTP33X het onderdeel Instellingen van de MTP23X/33X en voor het functiepaneel MTP35X het Instellingenscherm van de MTP35X.

3.

Houd de draadloze afstandsbediening dichtbij de stroombron en houd op de afstandsbediening de koppelingsknop lang (3 sec.) ingedrukt.

4.

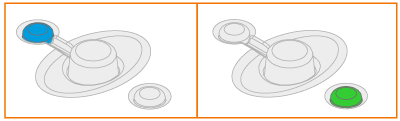

Na de koppeling brandt het blauwe ledlampje aan de linkerkant van de koppelingsknop. Het groene ledlampje knippert als de batterij bijna leeg is.

5.

Selecteer de afstandsbedieningsmodus in de instellingen van het functiepaneel om te kunnen werken met een afstandsbediening.

Afstandsbediening met kabel (HR43, FR43)

1.

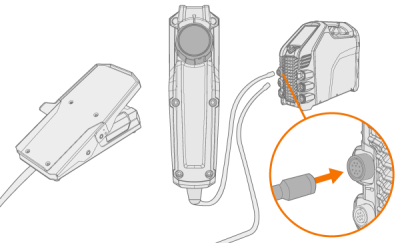

Sluit de kabel van de afstandsbediening aan op de stroombron.

Draadloze afstandsbediening met voetpedaal (FR45)

Controleer de (+) en (-) markeringen op de batterijhouder en in de afstandsbediening om de batterijen correct te plaatsen.

1.

Haal de batterijhouder van het voetpedaal eruit. Plaats de batterijen (3 x AAA) en plaats de houder weer terug in het voetpedaal.

2.

Schakel in het instellingenmenu van het functiepaneel de Draadloze afstandsbediening in. Raadpleeg voor de functiepanelen MTP23X en MTP33X het onderdeel Instellingen van de MTP23X/33X en voor het functiepaneel MTP35X het Instellingenscherm van de MTP35X.

3.

Houd de draadloze afstandsbediening dichtbij de stroombron en houd op het voetpedaal de koppelingsknop lang (3 sec.) ingedrukt.

4.

Na de koppeling brandt het blauwe ledlampje naast de knop. Het groene ledlampje knippert als de batterij bijna leeg is.

Tip: U kunt in de instellingen van het functiepaneel minimale en maximale waarden instellen voor de stroomaanpassing via de afstandsbediening.
