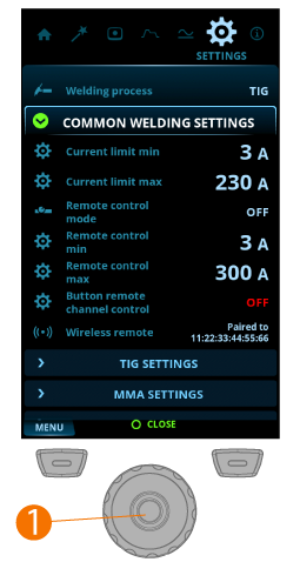

Instellingenscherm
Aanpassen van de instellingen:
| 1. | Ga naar het scherm Instellingen. |
| 2. | Draai aan de regelknop (1) om door de groepen instellingen en parameters te bladeren. |
| 3. | Selecteer de parameter die u aan wilt passen door de regelknop (1) in de drukken. |
| 4. | Draai aan de regelknop (1) om de instelling aan te passen. |
| 5. | Sluit de parameterinstelling door de regelknop (1) in te drukken. |
|
Sommige instellingen zijn specifiek voor bijvoorbeeld een stroommodus of lasproces. Afhankelijk hiervan zijn ze wel of niet zichtbaar in het instellingenmenu. |
Veelgebruikte lasinstellingen:
| Parameter | Waarde | Opmerking |
|---|---|---|
| Lasproces | TIG / MMA (Standaard = TIG) | Bij de selectie van een lasproces wordt automatisch het laatste actieve kanaal voor het geselecteerde proces gekozen. |
| Min. stroomlimiet | TIG: 2 A / MMA: 8 A, stap 1 A * | |
| Max. stroomlimiet | TIG: nominale waarde van de stroombron / MMA: maximale waarde van de stroombron MMA stroom, stap 1 A * | |
| Modus afstandsbediening | UIT / Afstandsbediening / Toorts (Standaard = UIT) | Als afstandsbediening of toorts-afstandsbediening geselecteerd is, is de aanpassing van de lasstroom via het functiepaneel uitgeschakeld. |
| Afstandsbediening min | Min = Min. stroomlimiet, Max = Max. stroomlimiet | |
| Afstandsbediening max | Min = Min. stroomlimiet, Max = Max. stroomlimiet | |
| Kanaalbutton | UIT / AAN / (Standaard = UIT) | |
| Draadloze afstandsbediening | Koppelen start automatisch indien geselecteerd | Nieuwe koppelingsinformatie vervangt oude koppelingsinformatie. Koppelingsstatus wordt weergegeven als instellingswaarde. |
TIG-instellingen:
| Parameter | Waarde | Opmerking |
|---|---|---|
| AC type elektrode | Standaard / Groen | AC type elektrode. Als je het groene AC-type elektrode gebruikt, selecteer dan Groen. De standaardinstelling geldt voor alle andere typen AC-elektroden. |
| Balanslimiet min | -99 ... 0, stap 1 (Standaard = -60) | |
| Balanslimiet max | 0 ... +20 stap 1 (Standaard = 0) | |
| Lift TIG-stroom | 5 A ... 40 A / Auto, stap 1 A (Standaard = Auto = 10 A) | Contactstroom bij start van de Lift TIG-boogontsteking. |
| Sterkte HF-vonk | 50 % ... 110 %, stap 1 % (Standaard = 100 %) | Past de spanning voor de HF-vonk van de ontsteking aan. |
| DC Positieve ontstekingsstroom | 30 % ... 150 % / Auto, stap 1 % (Standaard = Auto) | Stelt het stroomniveau van de positieve ontstekingsreeks in de DC modus in. Alleen in ACDC stroombronnen. |
| DC Positieve ontstekingstijd | 0 ms ... 200 ms / Auto, stap 10 ms (Standaard = Auto) | Stelt de lengte van de positieve ontstekingsreeks aan in de DC-stroommodus. Alleen in ACDC stroombronnen. |
| DC Negatieve ontstekingsstroom | 100% ... 300% / Auto, Stap 1% (Standaard = Auto) | Past het stroomniveau van de negatieve ontstekingssequentie aan in de DC-stroommodus. Alleen in ACDC stroombronnen. |
| Ontstekingsstroom | 100% ... 300% / Auto, stap 1% (Standaard = Auto) | Past het stroomniveau van de negatieve ontstekingssequentie aan. Alleen in DC stroombronnen. |
| DC Negatieve ontstekingstijd | 0 ms ... 950 ms / Auto, stap 10 ms (Standaard = Auto) | Past de lengte van de negatieve ontstekingssequentie aan in de DC-stroommodus. Alleen in ACDC stroombronnen. |
| Ontstekingstijd | 0 ms ... 950 ms / Auto, stap 10 ms (Standaard = Auto) | Past de lengte van de negatieve ontstekingssequentie aan. Alleen in DC stroombronnen. |
| AC Positieve ontstekingsstroom | 30 % ... 150 % / Auto, stap 1 % (Standaard = Auto) | Past het stroomniveau aan van de positieve ontstekingssequentie in de AC-stroommodus. Alleen in ACDC stroombronnen. |
| AC Positieve ontstekingstijd | 0 ms ... 200 ms / Auto, stap 10 ms (Standaard = Auto) | Past de lengte van de positieve ontstekingssequentie aan in de AC-stroommodus. Alleen in ACDC stroombronnen. |
| AC Negatieve ontstekingsstroom | 100% ... 300% / Auto, Stap 1% (Standaard = Auto) | Past het stroomniveau aan van de negatieve ontstekingssequentie in de AC-stroommodus. Alleen in ACDC stroombronnen. |
| AC Negatieve ontstekingstijd | 0 ms ... 950 ms / Auto, stap 10 ms (Standaard = Auto) | Past de lengte van de negatieve ontstekingssequentie aan in de AC-stroommodus. Alleen in ACDC stroombronnen. |
| Lichte upslope | UIT / AAN / (Standaard = UIT) | Deze functie creëert automatisch een lichte upslope om slijtage van de elektrode te voorkomen, die wordt veroorzaakt door plotselinge verhoging van de stroom met hoge lasstromen. Deze functie heeft alleen een effect als de lasstroom 100 A of hoger is. |
| Opstartniveau | 5 % ... 40 %, stap 1 % (standaard = 25 %) | De lasstroomwaarde waarbij de upslope begint. |
| Downslope niveau beëindiging | 5 % ... 40 %, stap 1 % (Standaard = 10 %) | De lasstroomwaarde waarbij de downslope eindigt. |
| 2T downslope beëindigen | UIT / AAN / (Standaard = UIT) | Met deze functie kan de gebruiker de stroom-downslope beëindigen met een korte druk op de toortsschakelaar. |
| Non-lineare downslope | 0 % ... 50 %, stap 1 % (Standaard = 0 %) | Bepaalt een waarde waar de stroom zo snel mogelijk naar toe zakt, om vervolgens een normale downslope te starten. |
| Stroomniveau vergrendelen | UIT / AAN / (Standaard = UIT) | Het stroomniveau kan tijdens de downslope worden vastgezet op een bepaald niveau door de schakelaar in te drukken. |
| TIG-antivries | UIT / AAN / (Standaard = UIT) | Deze functie zorgt automatisch voor een significante verlaging van de lasstroom als de elektrode het werkstuk aanraakt. Kan worden gebruikt om bijvoorbeeld ongewenste verdunning van elektrode naar gelast metaal te vermijden. |
| AC fasewisselstroom | 5 A ‑ 20 A / Auto | Wijzigt de lasstroomwaarde waar het passeren van de nul begint. Alleen relevant voor AC TIG. |
MMA-instellingen:
| Parameter | Waarde | Opmerking |
|---|---|---|
| Lasstroom | Min/Max = Normale lasstroomlimieten | |
| Hot start | -10 ... +10 stap 1 (Standaard = 0) | Lasfunctie die aan het begin van het lassen een hogere lasstroom gebruikt. Na de Hot start-periode wordt de lasstroom teruggebracht tot het normale niveau. De waarden voor het stroomniveau en de tijdsduur van de hot start worden handmatig vooraf ingesteld. Dit ondersteunt het starten van de las, vooral bij aluminium materialen. |
| Boogdynamiek | -10 ... +10 stap 1 (Standaard = 0) | Past de kortsluitdynamiek (ruwheid) van MMA-lassen aan door bijv. de stroomniveaus te wijzigen. |
| MMA antivries | UIT / AAN / (Standaard = UIT) | Deze functie zorgt automatisch voor een significante verlaging van de lasstroom als de elektrode het werkstuk aanraakt. Hiermee kan worden voorkomen dat de MMA-elektrode oververhit raakt bij contact met het werkstuk. |
| VRD-modus | UIT / AAN / (Standaard = UIT) | Deze instelling kan worden vergrendeld, zodat deze niet door de gebruiker kan worden aangepast. In de apparaatmodellen waarin de VRD-modus permanent in de stand AAN is vergrendeld (bijv. AU-model), is de optie VRD nog wel zichtbaar in de instellingen, maar kan deze niet worden gewijzigd. |
Systeeminstellingen:
| Parameter | Waarde | Opmerking |
|---|---|---|
| Gastest | Gastesttijd: 0 s ‑ 60 s, stappen van 1 s (Standaard = 20 s) | Als u deze optie activeert, wordt de gastest gestart met de standaard duur. Draai aan de regelknop om de tijdsduur aan te passen. De gastest kan worden stopgezet door nogmaals de regelknop in te drukken. |
| Waterkoelunit | UIT / Auto / AAN (Standaard = Auto) | |
| Bewaking stroom koelunit | UIT / AAN / (Standaard = AAN) | |
| Helderheid | 10 % ... 100 %, stap 1 % (Standaard = 100 %) | |
| Lasdata tijd | 1 s ... 10 s, stap 1 s (Standaard = 5 s) | |
| Weld Assist weergeven | AAN / UIT (Standaard = AAN) | Een wizard-achtige functie voor de eenvoudige selectie van lasparameters. De functie begeleidt de gebruiker stap voor stap bij de selectie van de vereiste parameters. De opties worden hierbij op een eenvoudig begrijpelijke manier gepresenteerd voor niet technisch onderlegde gebruikers. Beschikbaar in het MTP35X-functiepaneel in de MasterTig-productreeks. |
| Screensaver | Standaard = Kemppi-logo | Er kan een alternatieve afbeelding als screensaver worden gebruikt. Zie voor meer informatie Screensaver. |
| Wachttijd screensaver | OFF / 1 min ... 120 min, stap 1 min (Standaard = 5 min) | |
| Datum | Datumnotatie (DD/MM/JJJJ) | |
| Tijd (24 u) | Tijdinstelling (HH:MM) | |
| Taal | Taalinstelling | |
| Fabrieksinstellingen herstellen... | Annuleren / Start (Standaard = Annuleren) | Onderdeel van de instellingen waarmee de fabrieksinstellingen op het apparaat kunnen worden hersteld. Als de fabrieksinstellingen hersteld zijn, moet de stroombron handmatig worden hersteld. |
* Stroombereik instelbaar door lasser in TIG-lassen:
| • | 2 A ... 130 A, 1 A stap (MasterTig 235, beperkte voedingsmodus) |
| • | 2 A ... 235 A, 1 A stap (MasterTig 235) |
| • | 2 A ... 305 A, 1 A stap (MasterTig 325, 335) |
| • | 2 A ... 405 A, 1 A stap (MasterTig 425) |
| • | Standaard = Nominale waarde van de stroombron. |
* Stroombereik instelbaar door lasser in MMA-lassen:
| • | 8 A ... 85 A, 1 A stap (MasterTig 235, beperkte voedingsmodus) |
| • | 8 A ... 185 A, 1 A stap (MasterTig 235) |
| • | 8 A ... 255 A, 1 A stap (MasterTig 325, 335) |
| • | 8 A ... 355 A, 1 A stap (MasterTig 425) |
| • | Standaard = Maximale waarde van de stroombron bij MMA. |
