Koelunit installeren

Alleen een bevoegd elektricien mag de installatie van de koelunit uitvoeren!

Sluit de apparatuur niet aan op de netvoeding voordat de installatie is voltooid.

Probeer niet om de stroombron met een takel aan het handvat op te tillen. Het handvat is alleen bestemd om met de hand te worden opgetild.

Als u een transportwagen gebruikt, raadpleeg dan ook het hoofdstuk Unit bevestigen op wagen (optioneel).

Gereedschap:

•

Schroevendraaier, Torx-kop (T20).



1.

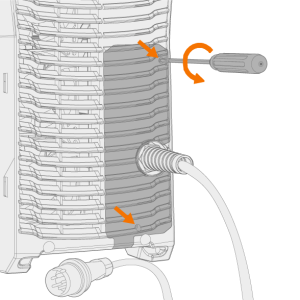

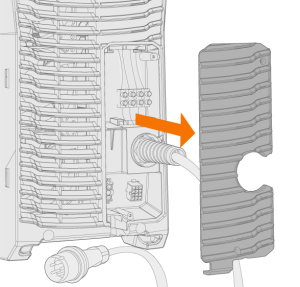

Verwijder de afdekking aan de achterkant van de stroombron.

2.

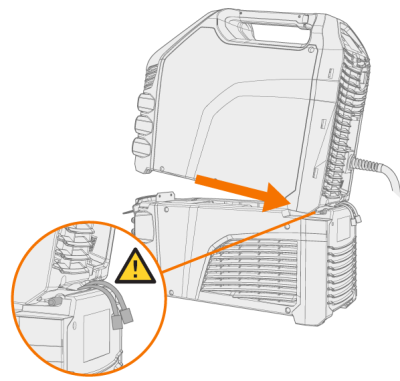

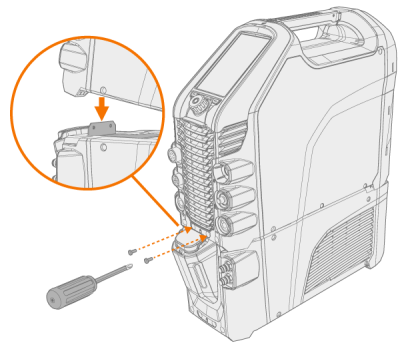

Plaats de stroombron op de koelunit, zodat de beugel aan de achterzijde op de achterste verbinding aansluit. Laat vervolgens de voorkant op de voorste verbinding zakken. Zet de stroombron vanaf de voorkant vast met de meegeleverde schroeven.

Zorg ervoor dat de aansluitkabels van de koelunit niet vast komen te zitten tussen de units. Hierbij zouden ze kunnen beschadigen.

3.

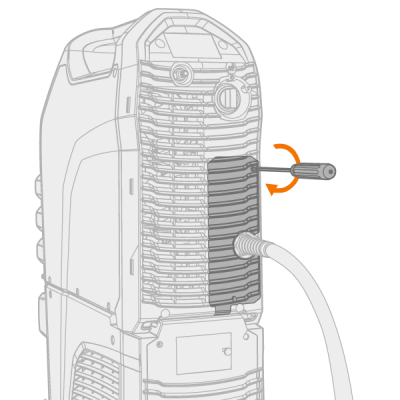

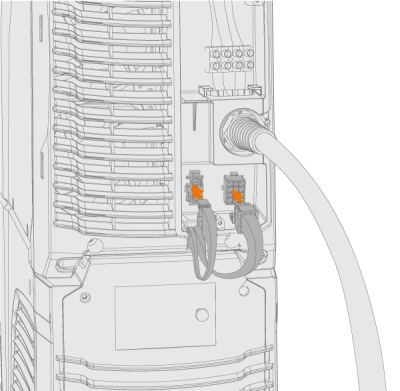

Sluit de kabels van de koelunit aan en plaats de afdekking weer terug op de achterkant.

4.

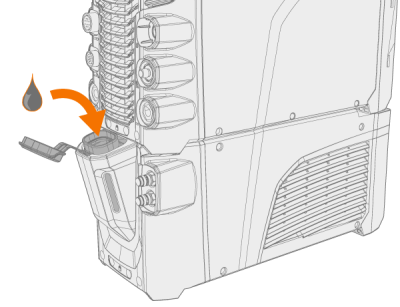

Vul de koelunit met koelvloeistof.

>>  De tankinhoud van de MasterTig Cooler M is 3 liter. De aanbevolen koelvloeistof is MPG 4456 (Kemppi-mengsel). De mengverhouding moet standaard 20...50% zijn. Gebruik alleen ethyleen- of propyleenglycolmengsel dat bedoeld is voor laskoelsystemen, bijvoorbeeld Kemppi-koelvloeistof.

Voeg geen water toe aan de voorgemengde koelvloeistof. Gebruik geen koelvloeistof voor auto's of mengsels op ethanolbasis.

Vermijd contact van de koelvloeistof met de huid of ogen. Roep bij letsel medische hulp in.
