Unit bevestigen op wagen (optioneel)

Er zijn drie verschillende transportunits verkrijgbaar voor gebruik met de MasterTig-lasapparatuur: de onderwagen P43MT, de wagen met 4 wielen P45MT en de wagen met 2 wielen T25MT.

Gereedschap:

•

Set inbussleutels.



1.

Monteer de transportunit volgens de meegeleverde instructies. Bij de wagen T25MT wordt de bevestigingsbeugel voor de lasapparatuur (*) vastgemaakt nadat de lasapparatuur op de wagen is geïnstalleerd.

Transportunits van links naar rechts: P45MT, T25MT, P43MT.

2.

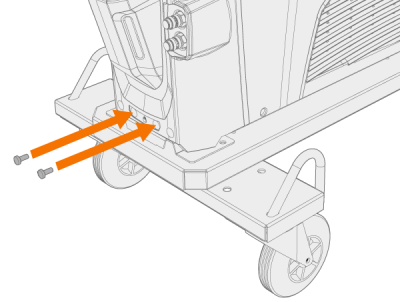

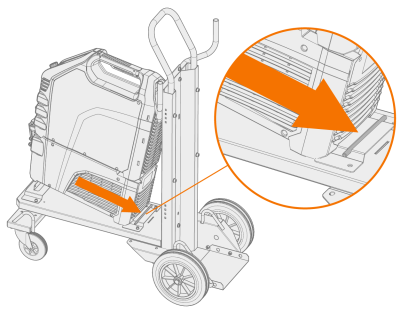

Plaats de unit op de wagen, zodat de beugel aan de achterzijde op de achterste verbinding aansluit. Laat vervolgens de voorkant op de voorste verbinding zakken. Zet de stroombron vanaf de voorkant vast met de meegeleverde schroeven 2 x M5x12).

Probeer niet om de stroombron met een takel aan het handvat op te tillen. Het handvat is alleen bestemd om met de hand te worden opgetild.

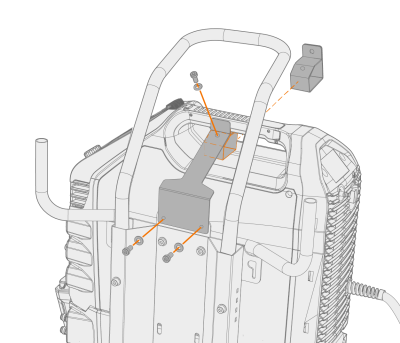

Bij de wagen met 2 wielen (T25MT) wordt een extra veiligheidsbeugel aan het handvat van de stroombron vastgezet. Bevestig de beugel aan de wagen met de meegeleverde schroeven (M8x16).
