Laitteiston asentaminen kärryyn (valinnainen)

MasterTig-hitsauslaitteelle on saatavilla 4-pyöräinen kuljetuskärry.

Tarvittavat työkalut:

1.

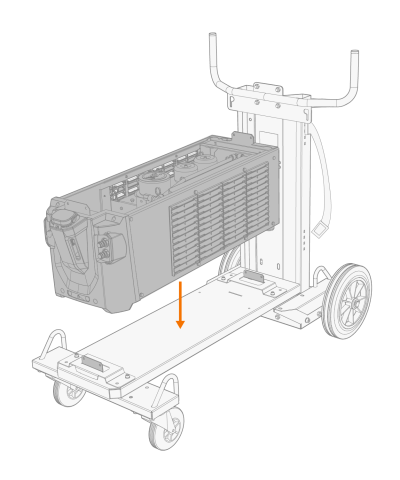

Asenna jäähdytysyksikkö kärryyn.

2.

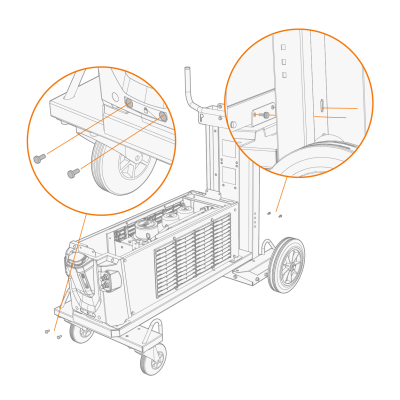

Kiinnitä jäähdytysyksikkö kärryyn edestä kahdella ruuvilla (M5x12) ja takaa kahdella ruuvilla (M5x12).



3.

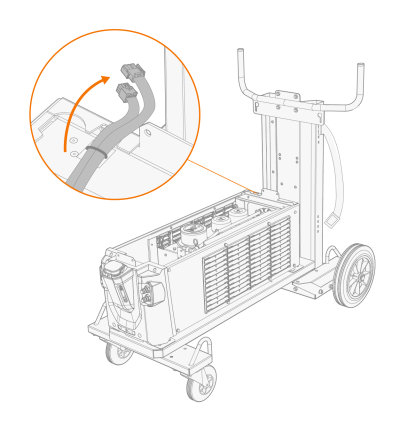

Asettele jäähdytysyksikön liitäntäkaapelit siten, että ne ovat hyvin saatavilla seuraavissa työvaiheissa.

4.

Asenna virtalähde jäähdytysyksikön päälle. Katso asennusohjeet täältä: Jäähdytysyksikön asentaminen (valinnainen).

5.

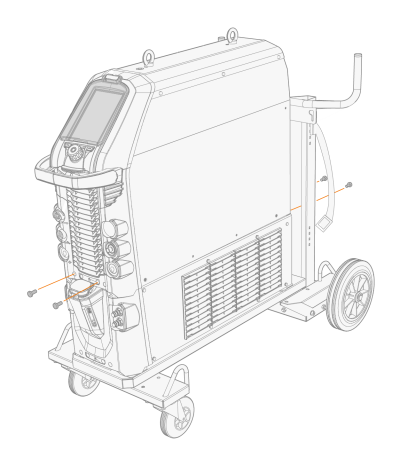

Kiinnitä virtalähde kahdella ruuvilla (M5x12) edestä ja kahdella (M5x12) takaa.

6.

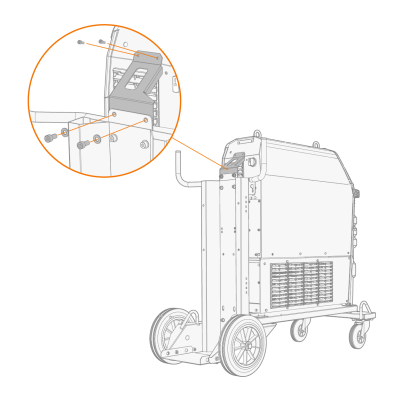

Varmista laitteisto kärryyn takaosan kärrykiinnikkeellä. Takaruuvit: M8x16, yläruuvit: M5x12.

Laitteiston nostamiseksi, katso kohta MasterTig 535 -laitteiston nostaminen.
