Jäähdytysyksikön asentaminen (valinnainen)

Ohjeet laitteiston asentamisesta kärryyn löytyvät kohdasta Laitteiston asentaminen kärryyn (valinnainen).

Jäähdytysyksikön asennuksen saa tehdä vain pätevä sähköalan ammattilainen.

Älä yritä siirtää virtalähdettä nostolaitteella nostamalla sitä kahvasta. Kahva on tarkoitettu vain käsin siirtämiseen, kun laitteisto on asennettu kärryyn.

Tarvittavat työkalut:



1.

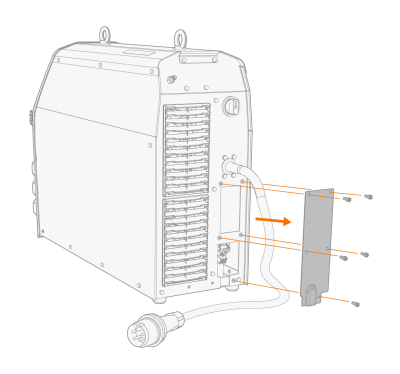

Irrota virtalähteen takakansi.

2.

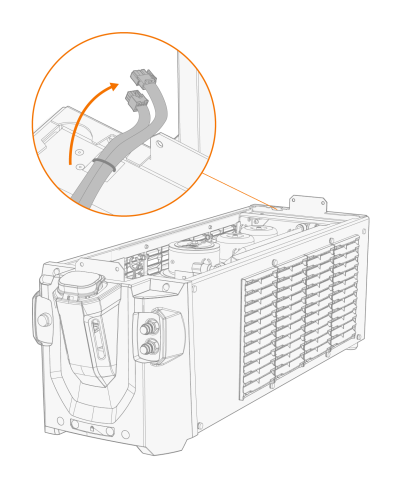

Asettele jäähdytysyksikön liitäntäkaapelit siten, että ne ovat hyvin saatavilla seuraavissa työvaiheissa.

3.

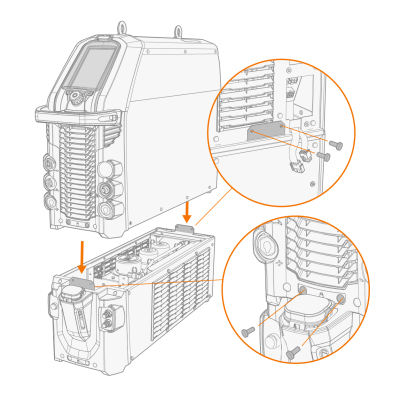

Nosta virtalähde nostolaitteella nostosilmukoista jäähdytysyksikön päälle siten, että lukitusraudat asettuvat niille tarkoitettuihin koloihin. Lukitse yksiköt toisiinsa kahdella ruuvilla edestä ja kahdella takaa.

Varmista, etteivät jäähdytysyksikön liitäntäkaapelit jää yksiköiden väliin ja/tai vahingoitu.

4.

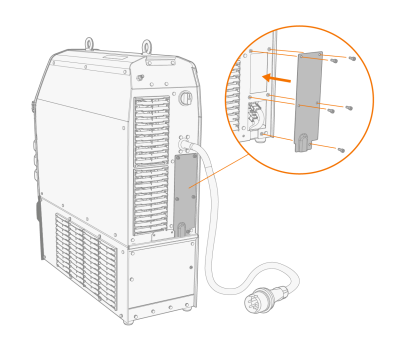

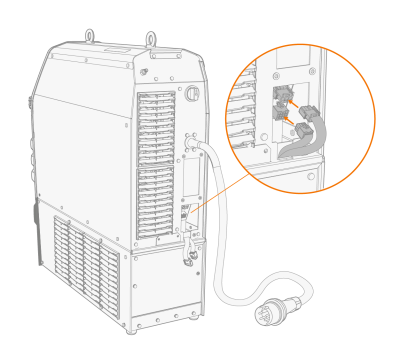

Liitä jäähdytysyksikön kaapelit ja aseta takakansi paikalleen.

5.

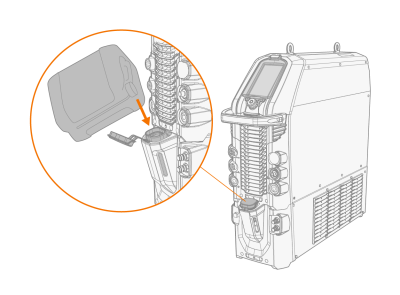

Kaada jäähdytysyksikön säiliöön jäähdytysnestettä.

>>  MasterTig Cooler MXL -säiliön tilavuus on 3 litraa ja suositeltu jäähdytysneste on MPG 4456 (Kemppi-jäähdytysneste).

Vältä jäähdytysnesteen joutumista iholle tai silmiin. Vahinkotapauksissa on otettava yhteys lääkäriin.
