Montaż sprzętu na wózku (opcjonalny)

Dostępne są cztery moduły transportowe do Master M: wózek 4-kołowy ze stojakiem na butlę (P45MT), wózek 4-kołowy bez stojaka na butlę (P43MT), wózek 2-kołowy ze stojakiem na butlę (T25MT) oraz wózek 2-kołowy bez stojaka na butlę (T35A).

Sposób montażu i dolne gniazdo montażowe są takie same w przypadku wszystkich wózków.

Wymagane narzędzia:

1.

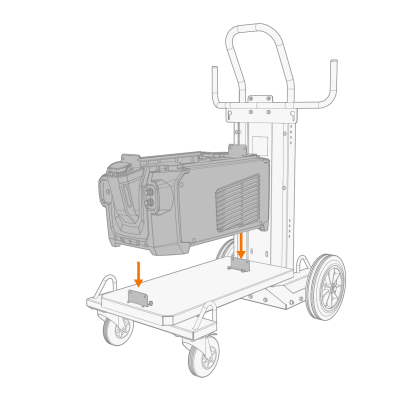

Zamontuj układ chłodzenia na wózku.

2.

Przykręć układ chłodzenia do wózka dwiema śrubami (M5x12) z przodu i dwiema (M5x12) z tyłu.

3.

Zamontuj urządzenie Master M na układzie chłodzenia. Instrukcje montażu znajdują się tutaj: Montaż układu chłodzenia (opcjonalny):.

4.

Wózek 2-kołowy T25MT: przymocuj zestaw spawalniczy do wózka dwoma bocznymi wspornikami montażowymi.

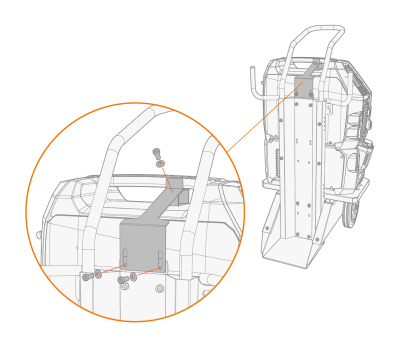

W przypadku wózka T25MT do uchwytu urządzenia mocowany jest dodatkowy wspornik zabezpieczający. Przykręć wspornik do wózka dostarczonymi śrubami (M8x16).

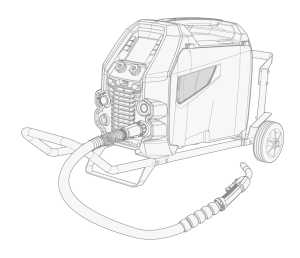

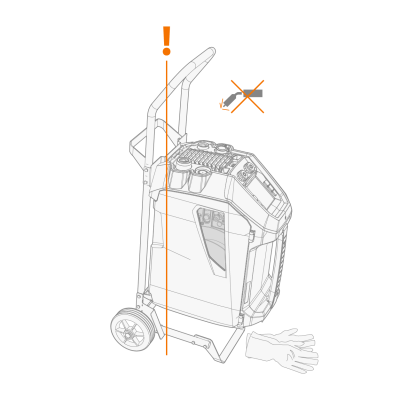

Wózek 2-kołowy T35A: Podczas spawania wózek musi znajdować się w pozycji poziomej.



Informacje na temat podnoszenia sprzętu Master M: Podnoszenie sprzętu Master M.
