Montaż układu chłodzenia (opcjonalny):

Układ chłodzenia Master M mogą montować jedynie autoryzowani serwisanci.

Wymagane narzędzia:

1.

Zdemontuj niewielką osłonę złącza w tylnej części źródła prądu.

2.

Poprowadź kable zasilające układu chłodzenia tak, aby były dostępne podczas dalszej instalacji.

3.

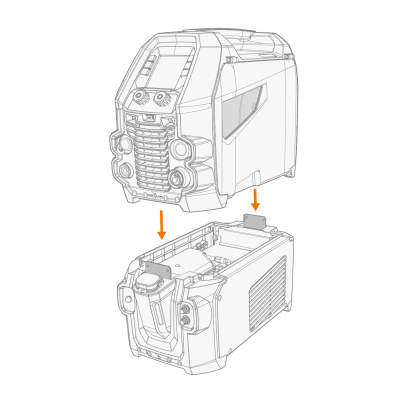

Ustaw urządzenie Master M na układzie chłodzenia tak, aby płyty montażowe wsunęły się w sloty.

Zachowaj ostrożność, aby nie przygnieść ani nie przyciąć przewodów układu chłodzenia pomiędzy urządzeniami.

4.

Przykręć oba urządzenia dwiema śrubami (M5x12) z przodu i dwiema (M5x12) z tyłu.

5.

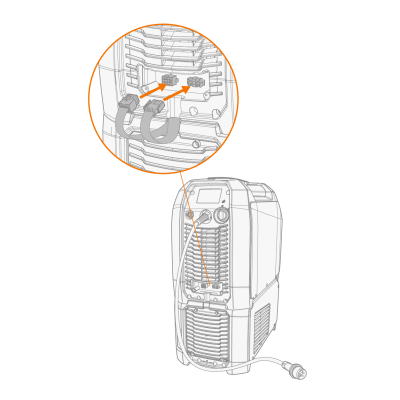

Podłącz przewody układu chłodzenia.

6.

Ponownie przykręć niewielką osłonę złącza.
