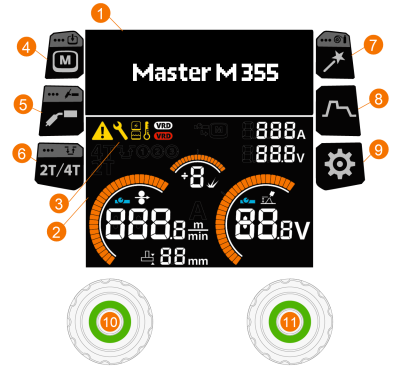

Het functiepaneel gebruiken

Het Master M-functiepaneel bevat eigenschappen en functies voor MIG-lassen met de optie om Master M ook te gebruiken voor TIG- en MMA-lassen.

Algemeen

Instellingenscherm

Lasdisplay

Aanduidingen (zie onderstaande tabel voor omschrijvingen van de symbolen)

Knop geheugenkanalen (alleen MIG)

>> Sneltoets voor de geheugenkanalenselectie

>> Houd de knop lang ingedrukt (> 1 seconde) om een dialoogvenster te openen waarin u de aangepaste lasparameters kunt opslaan in een geheugenkanaal.

>> Geheugenkanaalkeuze is niet beschikbaar bij TIG- en MMA-lasprocessen omdat er één geheugenkanaal is voor elk proces.

Lasproces-/bedrijfsmodusknop

>> Sneltoets voor lasproceskeuze

>> Houd de knop lang ingedrukt (> 1 seconde) om een dialoogvenster te openen waarin u kunt schakelen tussen MIG-/TIG-/MMA-modi.

Knop Schakelaarlogica

>> Schakelt tussen 2T en 4T

>> Houd de knop lang ingedrukt (> 1 seconde) om de Powerlog-instellingen te openen (alleen 4T). De Powerlog-schakelaarmodus is niet beschikbaar bij manuele MIG-, DPulse- of MAX-processen.

'Weld Assist'-knop

>> Sneltoets naar Weld Assist

>> Houd de knop lang ingedrukt (> 1 seconde) om de instellingen voor de lasdraad en het beschermgas aan te passen.

Knop Lasparameters

>> Weergave van de sneltoets voor de lasparameters

Knop Instellingen

>> Sneltoets voor het systeeminstellingenscherm

10.

Linker regelknop

>> Afstelling en selectie

>> Druk lang op de regelknop om de draadin- en -doorvoerfunctie te activeren. De draadaanvoersnelheid kan worden afgesteld door aan de regelknop te draaien. De draadin- en -doorvoerfunctie wordt automatisch uitgeschakeld wanneer de functie een tijdje niet wordt gebruikt of wanneer wordt begonnen met lassen.

11.

Rechter regelknop

>> Afstelling en selectie.

Aanduidingen

Symbool	Omschrijving
	Algemene melding Er is een fout opgetreden die u moet oplossen.
	Onderhoud / reparatie
	Stroombron
	Koelunit
	Indicator Hoge temperatuur (thermische overbelasting)
	VRD (Voltage Reduction Device, spanningsreductieapparaat): Witte VRD-symbool staat aan = VRD is aan Rode VRD-symbool knippert = er is een storing met VRD die het lassen hindert.
	Afstandsbedieningsmodus (AAN/UIT)
