Montaż i wymiana rolek podających

Rolki podające należy zmienić przy zmianie materiału i średnicy drutu elektrodowego. Dobierz rolki podające zgodnie z poniższą tabelą Materiały eksploatacyjne do podajnika drutu.

1.

Otworzyć klapę komory podajnika drutu.

2.

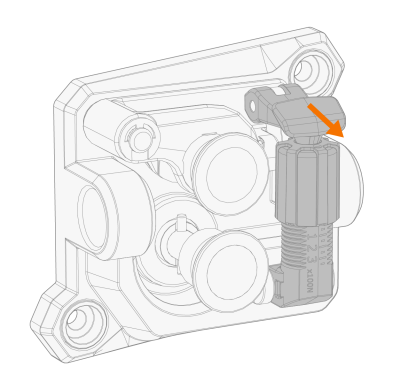

Zwolnij dźwignię docisku.

3.

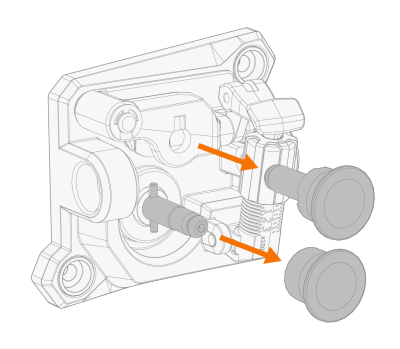

Wyciągnij sworzeń montażowy rolki dociskowej i kapsel mocujący rolki podającej.

Sworzeń montażowy rolki dociskowej ma przymocowaną oś środkową, podczas gdy oś środkowa rolki podającej odgrywa rolę wału napędowego przymocowanego bezpośrednio do mechanizmu/silnika podajnika drutu.

4.

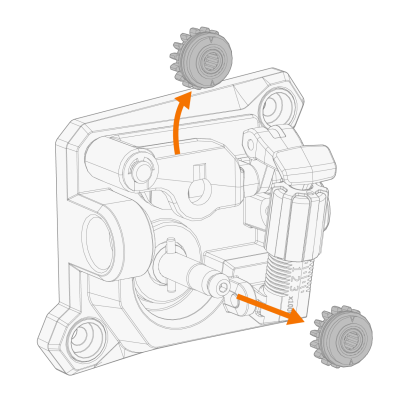

Zdejmij rolki podające.

5.

Żeby zamontować rolki podające, wykonaj opisane czynności w odwrotnej kolejności. Ustaw wcięcie w dolnej części rolki napędowej w linii ze sworzniem wału napędowego.

6.

Ponownie zamocuj kapsel i sworzeń montażowy, aby zablokować rolki napędową i dociskową na swoich miejscach.

7.

Zamknij dźwignię docisku. Więcej informacji na temat montażu drutu: Montaż i wymiana drutu (szpula 200 mm).

8.

Zamknij klapę komory podajnika drutu.
