Montaż i wymiana drutu (szpula 100 mm)

W tym punkcie opisano sposób montażu i wymiany szpuli drutu o średnicy 100 mm. Instrukcje montażu i wymiany szpuli drutu o średnicy 200 mm znajdują się w Montaż i wymiana drutu (szpula 200 mm).

Podłącz uchwyt spawalniczy do urządzenia Master M przed zamontowaniem szpuli drutu.

Przed wyjęciem szpuli drutu wysuń pozostały drut elektrodowy z uchwytu spawalniczego i mechanizmu podajnika drutu.

Zawsze sprawdzaj, czy zamontowane rolki podające są odpowiednie do danego drutu (średnica i materiał). Więcej informacji: Materiały eksploatacyjne do podajnika drutu.

Aby wymontować piastę standardowej szpuli:

1.

Otworzyć klapę komory podajnika drutu.

2.

Jeśli jeszcze tego nie zrobiono, wyjmij szpulę drutu (patrz Montaż i wymiana drutu (szpula 200 mm).

3.

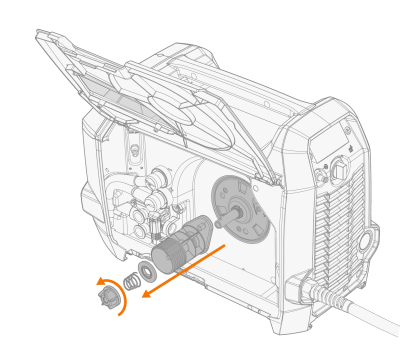

Poluzuj mocowanie piasty szpuli i wyjmij piastę.

Montaż szpuli drutu 100 mm:

1.

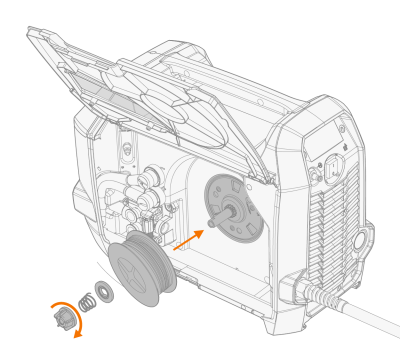

Na piastę szpuli nałóż szpulę drutu, tarczę oporową sprężyny, sprężynę i mocowanie piasty szpuli. Zabezpiecz szpulę drutu, dokręcając mocowanie piasty.

Upewnij się, że szpula jest skierowana we właściwym kierunku – drut powinien być wyprowadzony od spodu szpuli drutu do rolek podających.

Upewnij się, że rowkowana strona tarczy oporowej sprężyny jest skierowana na zewnątrz.

2.

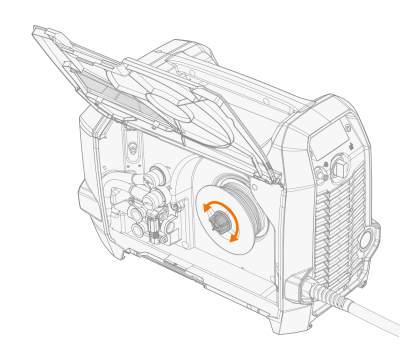

W razie potrzeby wyreguluj siłę hamowania szpuli, odpowiednio obracając mocowanie piasty szpuli.

Montaż drutu elektrodowego opisano w Montaż i wymiana drutu (szpula 200 mm).
