Syöttöpyörien asennus ja vaihto

Vaihda syöttöpyörät, kun lisäainelangan materiaali tai halkaisija muuttuu. Syöttöpyörien valintataulukot ovat kohdassa Langansyöttölaitteen kulutusosat.

1.

Avaa langansyöttökotelon luukku.

2.

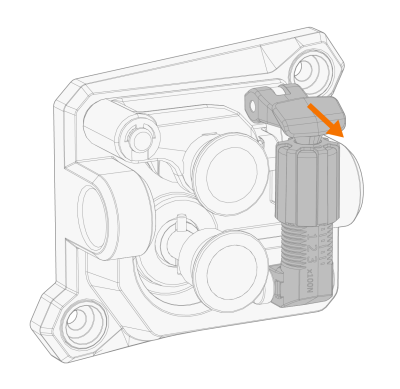

Vapauta puristuskahva.

3.

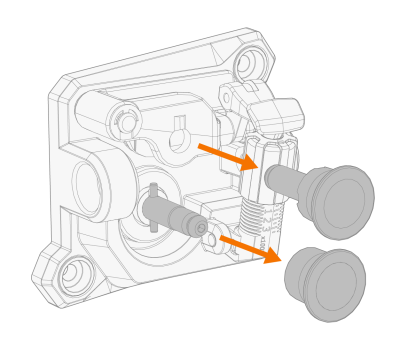

Irrota puristavan syöttöpyörän kiinnitysnasta ja vetävän syöttöpyörän kiinnitin.

Puristavan syöttöpyörän kiinnitysnastassa on mukana keskiakseli, kun taas vetävän syöttöpyörän akseli on kiinnitetty suoraan langansyöttömekanismiin toimien vetoakselina.

4.

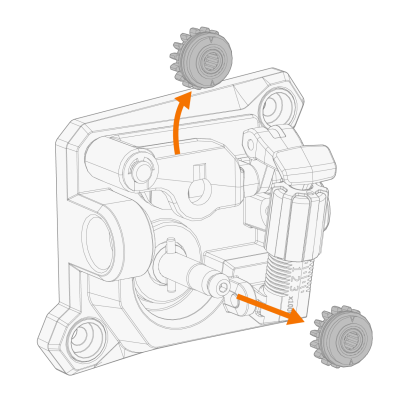

Poista syöttöpyörät.

5.

Asentaaksesi uudet syöttöpyörät paikoilleen, noudata edellisiä työvaiheita päinvastaisessa järjestyksessä. Aseta vetävän syöttöpyörän pohjassa oleva lovi moottorin akselissa olevaan tappiin.

6.

Paina kiinnitin ja kiinnitysnasta takaisin, jolloin ne lukitsevat syöttöpyörät paikalleen.

7.

Sulje puristuskahva. Katso lisätiedot lisäainelangan asennukseen liittyen täältä: Langan asennus ja vaihto (200 mm:n lankakela).

8.

Sulje langansyöttökotelon luukku.
