Langan asennus ja vaihto (200 mm:n lankakela)

Tässä luvussa kuvataan 200 mm:n lankakelan asennus ja vaihto. Master M 205- ja 323 -koneissa on 200 mm:n lankakelan napa valmiiksi asennettuna. Ohjeet 100 mm:n lankakelan asennukseen ja vaihtoon löytyvät kohdasta Langan asennus ja vaihto (100 mm:n lankakela).

Liitä hitsauspistooli Master M -laitteeseen ennen lankakelan asennusta.

Poista vanha, jäljelle jäänyt lanka hitsauspistoolista ja langansyöttömekanismista ennen lankakelan poistamista, kun olet vaihtamassa lankaa.

Varmista aina, että syöttöpyörät soveltuvat käytettävälle lisäainelangalle (vahvuus ja materiaali). Lisätietoa on kohdassa Langansyöttölaitteen kulutusosat.

Lankakelan poistaminen:

1.

Avaa langansyöttökotelon luukku.

2.

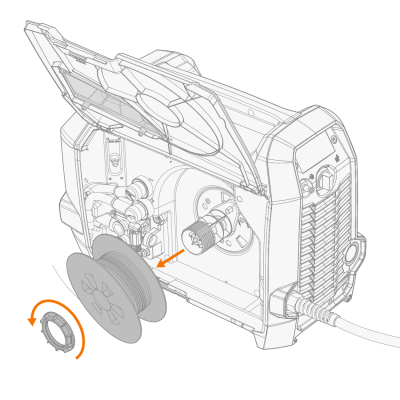

Löysää ja poista lankakelan kiinnitin ja irrota lankakela.

Uuden lankakelan asentaminen:

1.

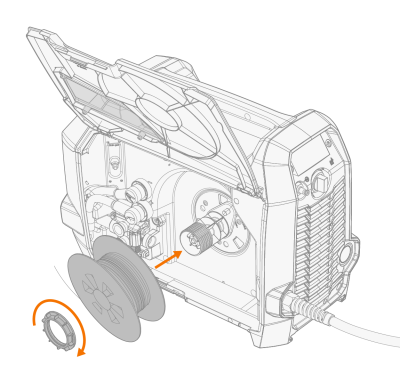

Asenna lankakela kelanapaan. Lukitse lankakela paikalleen asentamalla ja kiristämällä lankakelan kiinnitin paikalleen.

Varmista, että lankakela on oikein päin niin, että lisäainelanka purkautuu kelan alta syöttöpyörille.

2.

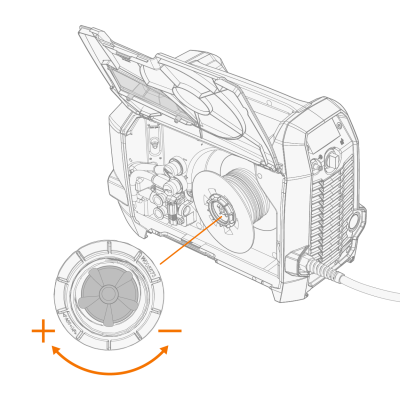

Säädä tarvittaessa kelajarrua kääntämällä kelanavan keskellä olevaa säätönuppia.

Lisäainelangan asentaminen:

1.

Irrota lisäainelangan pää kelalta ja katkaise mahdollisesti vääntynyt osa, jotta langanpäästä tulee suora.

Varmista, ettei lisäainelanka purkaudu kelalta irrottamisen aikana.

2.

Viilaa terävät kulmat pois lisäainelangan päästä.

Lisäainelangan pään terävät reunat voivat vaurioittaa langanjohdinta.

3.

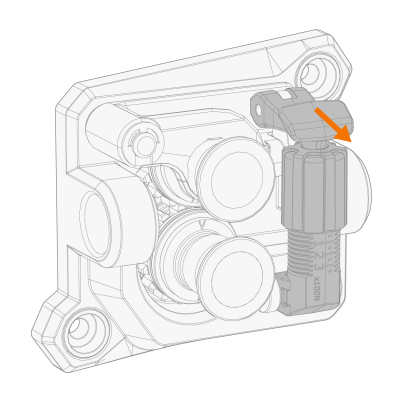

Vapauta puristuskahva.

4.

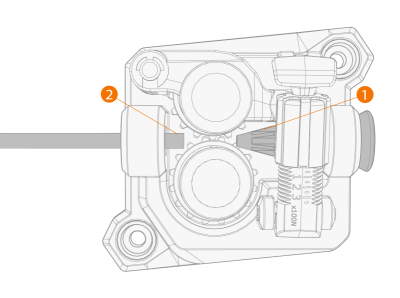

Ohjaa lisäainelanka tulo-ohjainputken (1) läpi meno-ohjainputkeen (2), josta lisäainelankaa syötetään hitsauspistooliin.

5.

Työnnä lisäainelankaa käsin pistoolia kohti siten, että lanka ulottuu langanjohtimeen.

6.

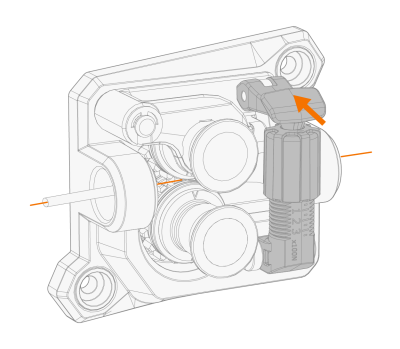

Lukitse lisäainelanka syöttöpyörien väliin sulkemalla puristusvipu.

7.

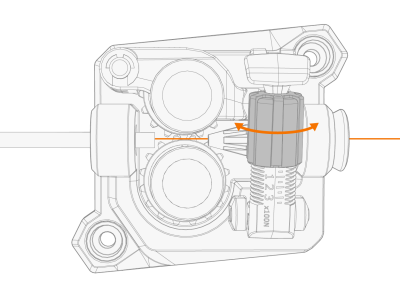

Säädä langansyöttöpyörien painetta säätöpyörällä.

Puristusvivussa oleva asteikko osoittaa syöttöpyöriin kohdistuvan puristuspaineen. Säädä syöttöpyörien puristuspainetta alla olevan taulukon mukaisesti.

Lisäainelangan materiaali	Syöttöpyörän profiili*	Lisäainelangan halkaisija (mm)	Säätöalue (x 100 N)
Fe/Ss-umpilanka	V-ura	0,8−1,0	1,5−2,0
		≥ 1,2	2,0−2,5
MC/FC	V-ura, pyälletty	≥ 1,2	1,0−2,0
Al	U-ura	1,0	0,5−1,0
		1,2	1,0−1,5



Liian suuri puristusvoima litistää lisäainelankaa ja voi vaurioittaa pinnoitettuja täytelankoja tai ydintäytelankoja. Liian suuri puristusvoima myös kuluttaa syöttöpyöriä ja rasittaa hammaspyöriä.

8.

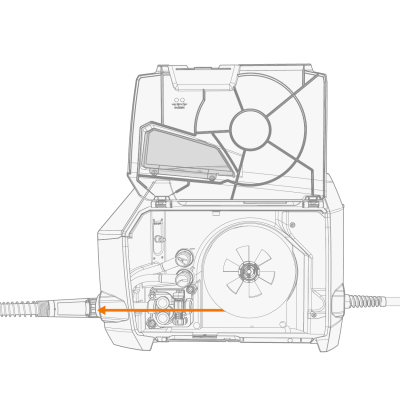

Vie lisäainelanka hitsauspistooliin käyttämällä langanajotoimintoa järjestelmäasetuksista tai painamalla pitkään vasemman säätönupin painiketta. Pysäytä, kun lanka saavuttaa hitsauspistoolin virtasuuttimen.

Tarkkaile ja varo lankaa, kun se saavuttaa virtasuuttimen ja työntyy ulos pistoolista.

Varmista ennen hitsausta, että ohjauspaneelin hitsausparametrit ja -asetukset ovat hitsauslaitteen kokoonpanon mukaiset.

* Syöttöpyörien profiilit ja niiden symbolit

Syöttöpyörän profiili	Symboli
V-ura
V-ura, pyälletty
U-ura
