Langan asennus ja vaihto (100 mm:n lankakela)

Tässä luvussa kuvataan 100 mm:n lankakelan asennus ja vaihto. Ohjeet 200 mm:n lankakelan asennukseen ja vaihtoon löytyvät kohdasta Langan asennus ja vaihto (200 mm:n lankakela).

Liitä hitsauspistooli Master M -laitteeseen ennen lankakelan asennusta.

Poista vanha, jäljelle jäänyt lanka hitsauspistoolista ja langansyöttömekanismista ennen lankakelan poistamista, kun olet vaihtamassa lankaa.

Varmista aina, että syöttöpyörät soveltuvat käytettävälle lisäainelangalle (vahvuus ja materiaali). Lisätietoa on kohdassa Langansyöttölaitteen kulutusosat.

Vakiokelan navan poistaminen:

1.

Avaa langansyöttökotelon luukku.

2.

Jos lankakelaa ei ole vielä poistetu, poista se nyt (katso ohjeet kohdasta Langan asennus ja vaihto (200 mm:n lankakela).

3.

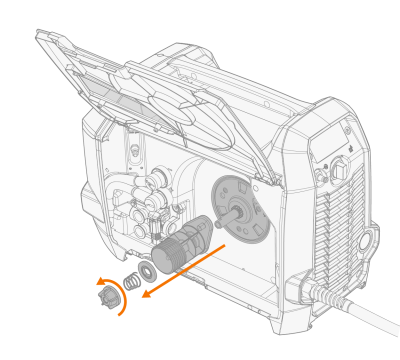

Löysää kelanavan kiinnitin ja poista lankakelan napa.

100 mm:n lankakelan asentaminen:

1.

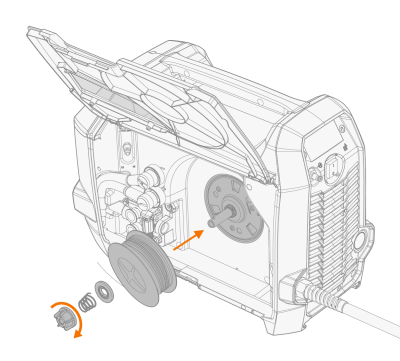

Aseta lankakela, jousen kitkalevy, jousi ja kelanavan kiinnitin kelanapaan. Lukitse lankakela paikalleen kiristämällä kelanavan kiinnitin.

Varmista, että lankakela on oikein päin niin, että lisäainelanka purkautuu kelan alta syöttöpyörille.

Varmista, että jousen kitkalevyn uritettu puoli osoittaa ulospäin.

2.

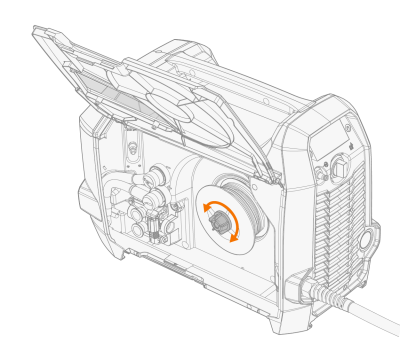

Säädä tarvittaessa kelajarrua kääntämällä kelanavan kiinnitintä.

Katso lisäainelangan asentaminen kohdasta Langan asennus ja vaihto (200 mm:n lankakela).
