Installation des Schweißbrenners am Cobot

Montieren Sie den Flexlite GXe-C-Schweißbrenner mit Hilfe der Halterung (GXe-C Bracket Flex Mount S/M) und dem Adapterflansch (ISO 9409-1-50 M6 Adapter Flange) an einem Cobot.

Überschreiten Sie nicht die angegebenen Drehmomentwerte. Zu festes Anziehen kann das Befestigungszubehör beschädigen.

Benötigte Werkzeuge:

3 / 4 / 5 mm

1.

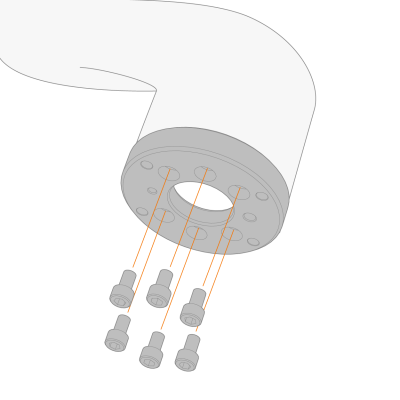

Montieren Sie den Adapterflansch mit den sechs Befestigungsschrauben am Cobot. (Das Nm-Drehmoment entnehmen Sie bitte der Bedienungsanleitung des Cobot-Herstellers).

2.

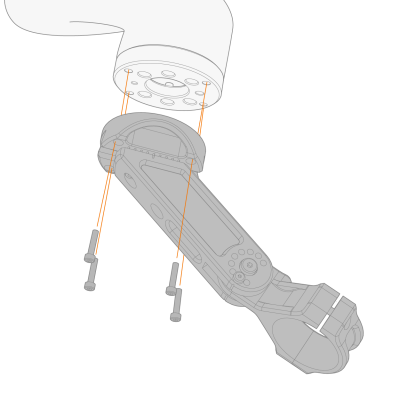

Montieren Sie die Halterung mit den vier Befestigungsschrauben am Adapterflansch. Ziehen Sie sie mit einem Drehmoment von 1,8 Nm an.

3.

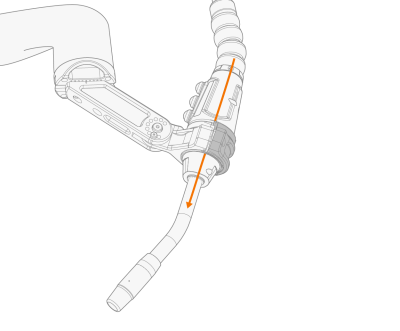

Setzen Sie den GXe-C Schweißbrenner in den Schweißbrennerhalter ein.

4.

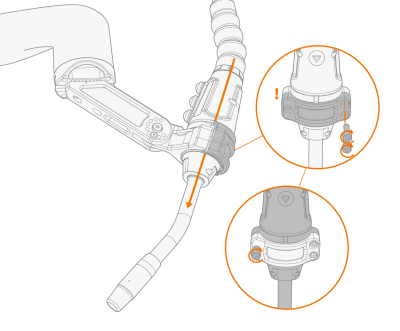

Ziehen Sie zuerst die beiden Befestigungsschrauben auf der rechten Seite und dann die Befestigungsschraube auf der linken Seite mit einem Drehmoment von 8 Nm an.

Anweisungen zum Einstellen des Schweißbrennerwinkels und der Position finden Sie unter Einstellen des Winkels des Schweißbrenners und Einstellen der Positionsschweißen des Brenners.
