Einstellen des Winkels des Schweißbrenners

Benötigte Werkzeuge:

1.

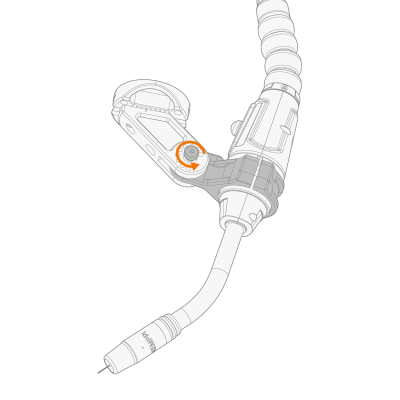

Lösen Sie die Befestigungsschraube des Schweißbrennerhalters.

2.

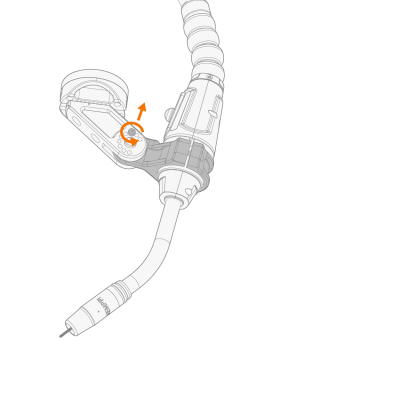

Entfernen Sie die Einstellschraube für den Winkel.

3.

Finden Sie den richtigen Winkel. Weitere Informationen finden Sie unter Winkel der Halterung.

4.

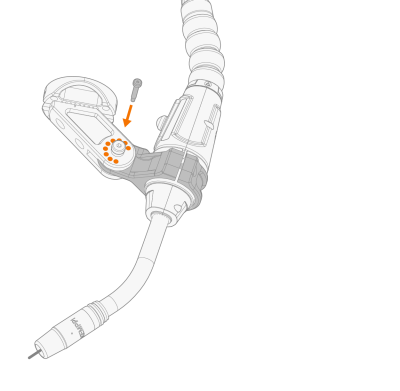

Fixieren Sie den Winkel durch Einsetzen der Einstellschraube. Ziehen Sie sie mit einem Drehmoment von 0,5 Nm an (oder ziehen Sie sie von Hand an).

5.

Ziehen Sie die Befestigungsschraube des Schweißbrennerhalters mit einem Drehmoment von 30 Nm an.
