Einstellen der Positionsschweißen des Brenners

Benötigte Werkzeuge:

5 mm

1.

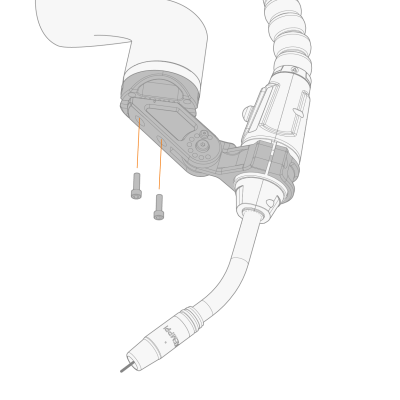

Entfernen Sie die beiden Befestigungsschrauben aus der Halterung.

2.

Schieben Sie den Schweißbrenner in die richtige Position.

Die Positionsschweißbrenner-Position ist in 5 mm-Schritten einstellbar. Stellen Sie sicher, dass die Ausrichtungsmarkierung (*) mit der Skalenmarkierung übereinstimmt.

3.

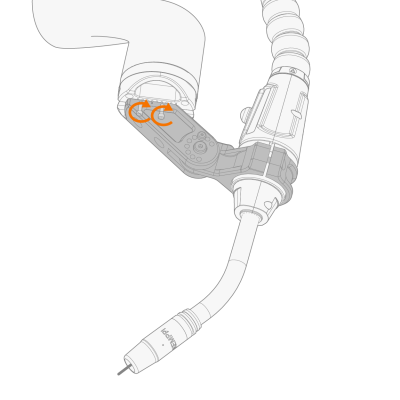

Sichern Sie die Position des Schweißbrenners mit den beiden Befestigungsschrauben. Ziehen Sie sie mit einem Drehmoment von 8 Nm an.
