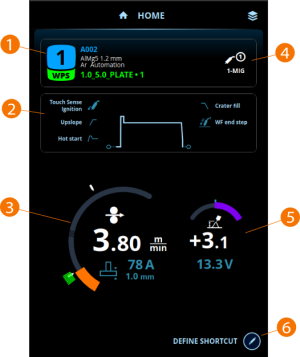

Startvyn
Startvyn är också huvudvyn för svetsning. Innehållet som visas beror på vilken svetsprocess och vilka egenskaper och funktioner som används.
| 1. | Minneskanal, svetsprogram och WPS (om det används) |
| 2. | Tillämpade svetsparametrar och -funktioner |
| 3. | Trådmatningshastighet |
>> Med kombinationerna 1-MIG + WisePenetration och Pulse + WisePenetration visas strömmen
>> Med MAX Position process visas plåttjocklek
>> De vita markeringarna indikerar justeringsområdet
>> Den gröna markeringen indikerar justeringsområdet som definierats på den aktiva WPS:en (Om du justerar svetsparametrarna utanför justeringsområdet som definierats på den aktiva WPS:en, visas en varning)
| 4. | Aktiv svetsmetod |
| 5. | Fininställning |
>> Vid manuell MIG-process visas svetsspänningen
>> Med Wise/MAX-processerna visas en motsvarande Wise/MAX-parameterjustering
| 6. | Konfigurerbar genväg |
>> För att definiera en genväg, välj knappen Redigera och välj sedan genvägen i listan över tillgängliga alternativ.

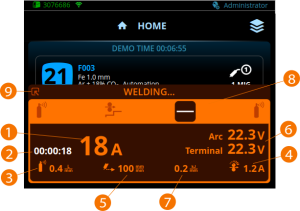

Startvyn under svetsning
Under svetsningen visas svetsdata i fönstret för svetsdata.
| 1. | Svetsström |
| 2. | Svetsens varaktighet |
| 3. | Flödeshastighet för skyddsgas (i R500 Wire Feeder EUR+ endast när gasflödessensorn är aktiverad i Robotinställningar) |
| 4. | Trådmatarverk, motorström |
| 5. | Framföringshastighet (om roboten anger framföringshastighet i fältbusstyrningstabellen) |
| 6. | Bågspänning och polspänning |
| 7. | Beräkning av sträckenergi (om roboten anger framföringshastighet i fältbusstyrningstabellen) |
| 8. | Svetscykel med den pågående fasen markerad. |
| 9. | Minimerar svetsdatafönstret till en ikon. Genom att välja ikonen återställs fönstret för svetsdata. |
Symbolerna för svetscykeln förklaras i följande tabell:
| Symbol | Beskrivning |
|---|---|
|
Gasförströmning och gasefterströmning |
|
Krypstart |
|
Upslope |
|
Hot start |
|
Kontinuerlig svetsning |
|
Kraterfyllnad |

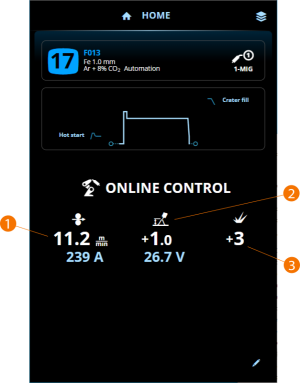

Startvyn i onlinekontrollläge
I onlinekontrollläge styr roboten värdena för vissa parametrar direkt. Mer information finns i Onlinestyrning.
| 1. | Trådmatningshastighet |
>> Med kombinationerna 1-MIG + WisePenetration och Pulse + WisePenetration visas strömmen
>> Med MAX Position process visas plåttjocklek
| 2. | Fininställning |
>> Vid manuell MIG-process visas svetsspänningen
>> Med Wise/MAX-processerna visas en motsvarande Wise/MAX-parameterjustering
| 3. | Dynamik |
>> Visas endast med 1-MIG, manuell MIG, MAX Position och WiseThin+.
|
Efter varje svetsning visas en svetsöversikt (Svetsdata) en kort stund. |
