Podłączanie kabli do podajnika drutu (R500)

Opisy złączy podajnika drutu i ich umiejscowienie przedstawiono w punkcie Podajniki drutu R500.

Złącza mogą się różnić w zależności od modelu.

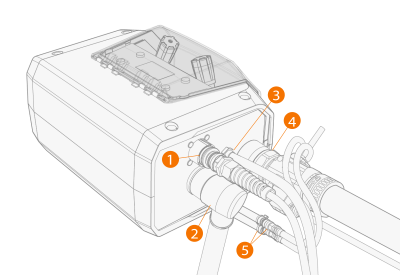

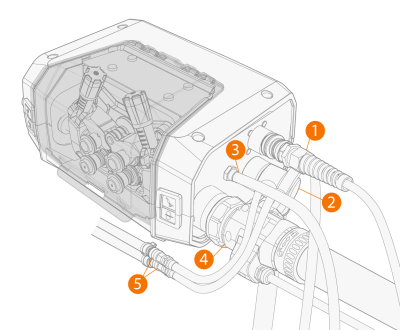

Przód

1.

Podłącz kabel sterujący urządzeń dodatkowych uchwytu spawalniczego (1) do złącza peryferyjnego.

2.

Podłącz kabel prądu spawania (2) do złącza dodatniego (+), a następnie dokręć złącze odpowiednim narzędziem.

3.

R500 Wire Feeder EUR+: Aby móc czyścić uchwyt spawalniczy sprężonym powietrzem, podłącz wąż sprężonego powietrza (3) do złącza wylotowego.

4.

Wsuń złącze uchwytu spawalniczego (4) do eurozłącza i ręcznie dokręć kołnierz.

5.

Jeśli korzystasz z układu chłodzenia, podłącz węże płynu chłodzącego (5).

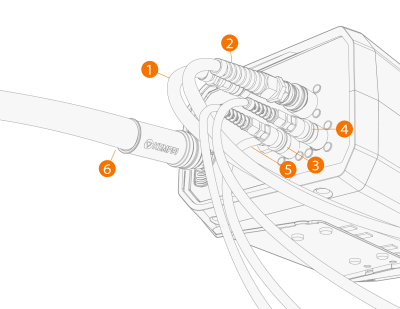

Tył



1.

Wsuń wąż gazu osłonowego (1) do złącza, aż się zablokuje.

2.

Podłącz kabel sterujący podajnika drutu (2) do złącza.

3.

R500 Wire Feeder EUR+: Aby używać procesu WiseThin+ lub WiseRoot+, podłącz kabel wykrywania napięcia z jednej strony do elementu spawanego (3), a z drugiej do złącza.

4.

R500 Wire Feeder EUR+: Aby używać procesu WiseThin+ lub WiseRoot+, podłącz kabel wykrywania napięcia z jednej strony do źródła prądu (tylko źródła prądu X5 Pulse+), a z drugiej do złącza (4).

5.

R500 Wire Feeder EUR+: Aby móc czyścić uchwyt spawalniczy sprężonym powietrzem, podłącz wąż sprężonego powietrza (5) do złącza wlotowego.

6.

Podłącz prowadnicę drutu (6) do złącza.

>>  W złączu prowadnicy drutu należy zawsze używać tulei izolacyjnej (dostarczonej z podajnikiem drutu).
