Podajniki drutu R500
W tej sekcji opisano budowę podajników drutu R500.

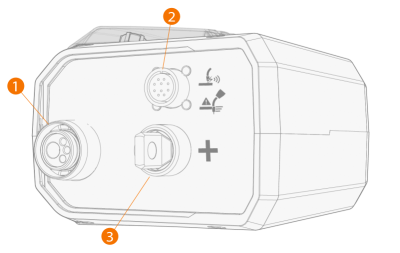

R500 Wire Feeder EUR, przód
|
1.
|
Eurozłącze kabla spawalniczego |
|
2.
|
Złącze peryferyjne na wyposażenie pomocnicze uchwytu spawalniczego |
|
3.
|
Złącze kabla prądu spawania, dodatnie (+) |

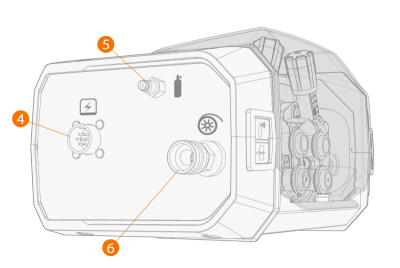

R500 Wire Feeder EUR, tył
|
4.
|
Złącze kabla sterowania |
|
5.
|
Złącze węża gazu osłonowego |
|
6.
|
Złącze prowadnicy drutu |
>> W złączu prowadnicy drutu należy zawsze używać tulei izolacyjnej (dostarczonej z podajnikiem drutu).

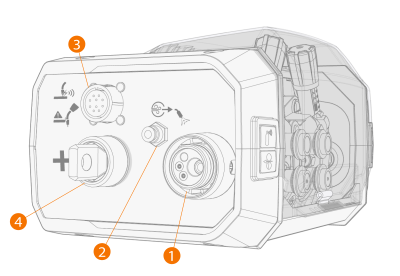

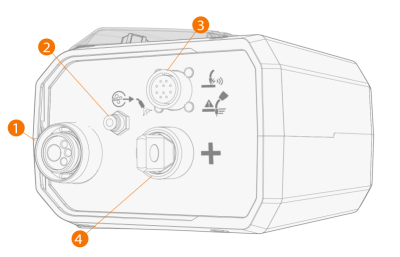

R500 Wire Feeder EUR+, przód
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
1.
|
Eurozłącze kabla spawalniczego |
|
2.
|
Przyłącze wylotu sprężonego powietrza (tylko do czyszczenia uchwytu spawalniczego) |
|
3.
|
Złącze peryferyjne na wyposażenie pomocnicze uchwytu spawalniczego |
|
4.
|
Złącze kabla prądu spawania, dodatnie (+) |

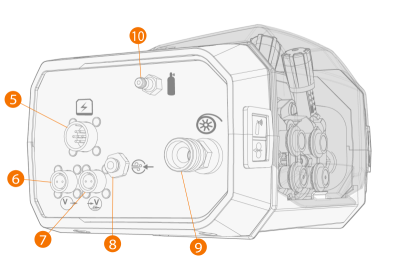

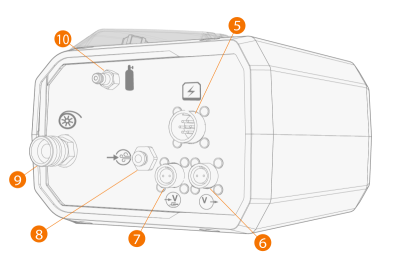

R500 Wire Feeder EUR+, tył
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
5.
|
Złącze kabla sterowania |
|
6.
|
Złącze kabla czujnika napięcia do kabla pośredniego (niezbędnego w procesach WiseThin+ i WiseRoot+) |
|
7.
|
Złącze kabla czujnika napięcia do elementu spawanego (niezbędnego w procesach WiseThin+ i WiseRoot+) |
|
8.
|
Przyłącze wlotu sprężonego powietrza (tylko do czyszczenia uchwytu spawalniczego) |
|
9.
|
Złącze prowadnicy drutu |
>> W złączu prowadnicy drutu należy zawsze używać tulei izolacyjnej (dostarczonej z podajnikiem drutu)
|
10.
|
Złącze węża gazu osłonowego. |

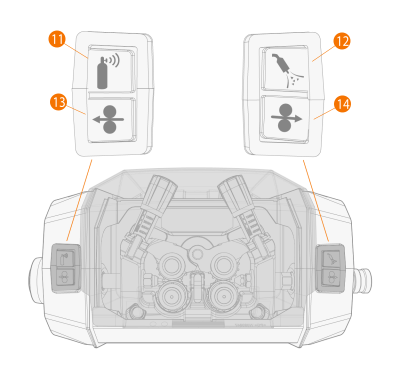

R500 Wire Feeder EUR/EUR+, góra
| R500 Wire Feeder EUR/EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
11.
|
Przycisk testu wypływu gazu |
|
12.
|
Przycisk przedmuchu powietrza (działa tylko w podajniku R500 Wire Feeder EUR+) |
|
13.
|
Przycisk wciągania drutu |
>> Powoduje cofnięcie drutu elektrodowego (przy zgaszonym łuku)
|
14.
|
Przycisk wysuwu drutu do przodu |
>> Powoduje wysunięcie drutu elektrodowego (przy zgaszonym łuku)
