Beschermende aardedraad aansluiten (optioneel)

Als de RCM met de officiële bevestigingssteun op de stroombron wordt gemonteerd, is de aardedraad niet nodig.

Zie Robot Connectivity Module (RCM) voor beschrijvingen van de RCM-onderdelen.

Zie Bovenkap RCM verwijderen en bevestigen voor meer informatie over het verwijderen en aanbrengen van de bovenkap van de RCM.

1.

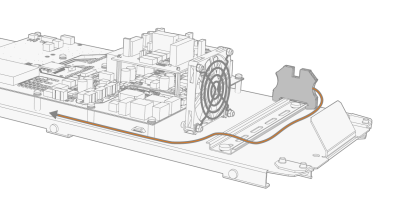

Sluit de aardedraad aan op het aansluitklemmenblok van de DIN-railbevestiging.

2.

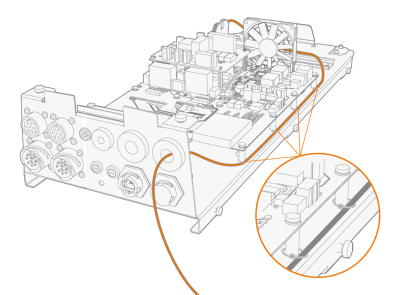

Voer de aardedraad door een kabelinvoer en zet de aardedraad vast door deze met kabelbinders aan de printplaatbevestigingen vast te maken.
