Kabels aansluiten op de draadaanvoer (R500)

Zie R500-draadaanvoerunits voor beschrijvingen van de stekker van de draadaanvoerunit.

In de connectoren komen modelspecifieke variaties voor.

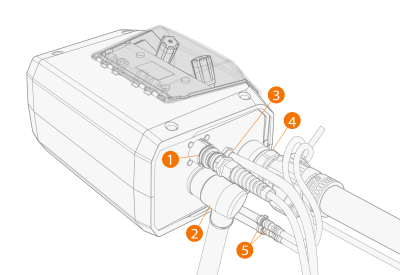

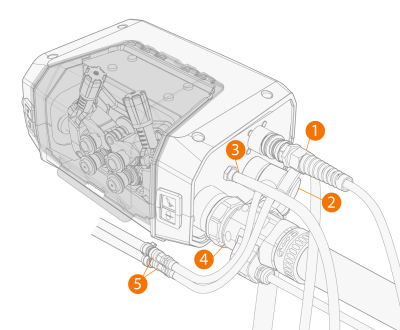

Voorzijde

1.

Sluit de stuurstroomkabel voor de hulpapparaten van het laspistool (1) aan op de connector voor randapparaten.

2.

Sluit de lasstroomkabel (2) aan op de positieve (+) connector en draai deze vast met geschikt gereedschap.

3.

R500 draadaanvoerunit EUR+: Als u het pistool wilt reinigen met perslucht, sluit u de persluchtslang (3) aan op de uitlaataansluiting.

4.

Duw de laspistoolaansluiting (4) op de Euro-stekker en draai hem met de hand aan.

5.

Als u de optionele koelunit hebt aangeschaft, sluit u de vloeistofslangen (5) van de koelunit aan.

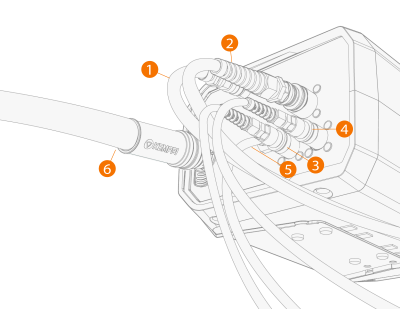

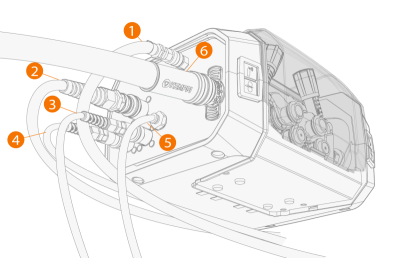

Achterzijde



1.

Druk de beschermgasslang (1) op de connector zodat deze vastklikt.

2.

Sluit de stuurstroomkabel van de draadaanvoerunit (2) op de connector.

3.

R500 draadaanvoerunit EUR+: Als u het WiseThin+- of WiseRoot+-proces wilt gebruiken, sluit u de spanningsmetingskabel van het werkstuk (3) aan op de connector.

4.

R500 draadaanvoerunit EUR+: Als u het WiseThin+- of WiseRoot+-proces wilt gebruiken, sluit u de spanningsmetingskabel van de stroombron (alleen X% Pulse+-stroombronnen) aan op de connector (4).

5.

R500 draadaanvoerunit EUR+: Als u het pistool wilt reinigen met perslucht, sluit u de persluchtslang (5) aan op de inlaataansluiting.

6.

Sluit de draadkanaal (6) aan op de connector.

>>  Gebruik altijd de isolatiehuls (geleverd bij de draadaanvoerunit) in de lasdraadgootaansluiting.
