R500-draadaanvoerunits
Dit hoofdstuk beschrijft de structuur van R500-draadaanvoerunits.

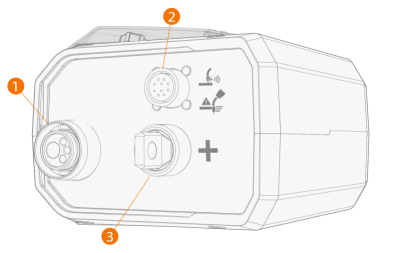

R500 Wire Feeder EUR, voorzijde
|
1.
|
Euro-stekker voor laskabelaansluiting |
|
2.
|
Perifere connector voor hulpproducten voor laspistolen |
|
3.
|
Stekker laskabel, positieve (+) stekker |

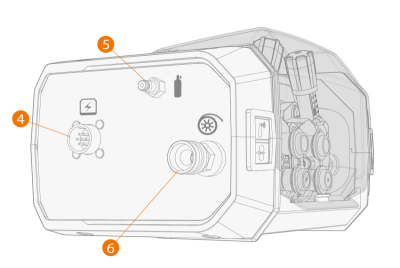

R500 Wire Feeder EUR, achterkant
|
4.
|
Stuurstroomkabelconnector |
|
5.
|
Slangconnector beschermgas |
>> Gebruik altijd de isolatiehuls (geleverd bij de draadaanvoerunit) in de lasdraadgootaansluiting.

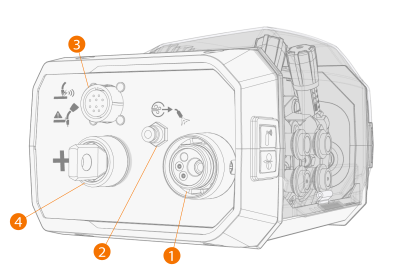

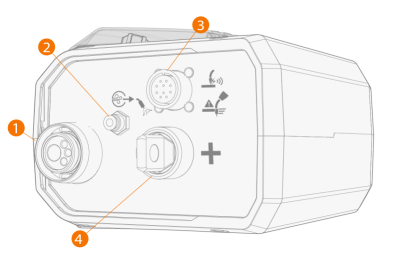

R500 Wire Feeder EUR+, voorzijde
| R500 Draadaanvoerunit EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
1.
|
Euro-stekker voor laskabelaansluiting |
|
2.
|
Aansluiting persluchtuitlaat (alleen voor pistoolreiniging) |
|
3.
|
Perifere connector voor hulpproducten voor laspistolen |
|
4.
|
Stekker laskabel, positieve (+) stekker. |

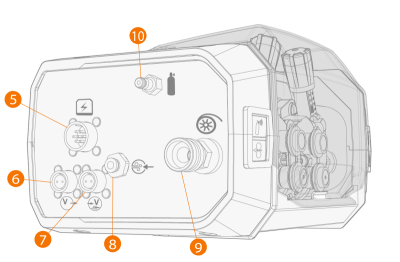

R500 Wire Feeder EUR+, achterkant
| R500 Draadaanvoerunit EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
5.
|
Stuurstroomkabelconnector |
|
6.
|
Spanningsmetingskabelaansluiting voor tussenkabel (vereist voor WiseThin+- en WiseRoot+-processen) |
|
7.
|
Spanningsmetingskabelaansluiting voor werkstuk (vereist voor WiseThin+- en WiseRoot+-processen) |
|
8.
|
Aansluiting persluchtinlaat (alleen voor pistoolreiniging) |
>> Gebruik altijd de isolatiehuls (geleverd bij de draadaanvoerunit) in de lasdraadgootaansluiting
|
10.
|
Slangconnector beschermgas: |

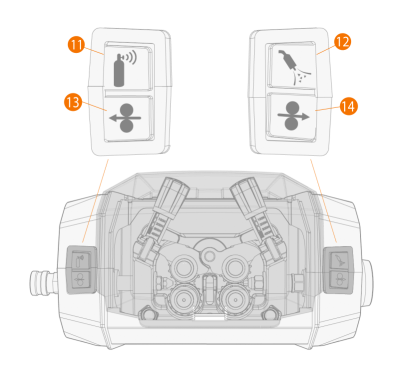

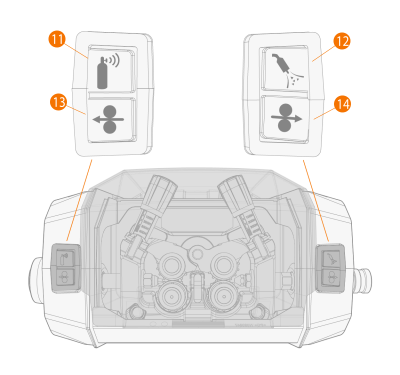

R500 Wire Feeder EUR/EUR+, top
| R500 Wire Feeder EUR/EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
12.
|
Knop Lucht blazen (alleen bruikbaar op R500 Wire Feeder EUR+) |
|
13.
|
Knop Draadin- en ‑doorvoer naar achteren |
>> Voert de lasdraad naar achteren (terwijl de boog uit is)
|
14.
|
Knop Draadin- en ‑doorvoer naar voren |
>> Voert de lasdraad naar voren (terwijl de boog uit is).
