Home

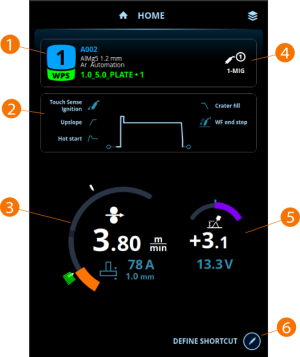

La schermata Home è anche la schermata di saldatura principale. Il contenuto visualizzato dipende dal procedimento di saldatura e dalle caratteristiche e funzioni utilizzate.
| 1. | Canale di memoria, programma di saldatura e WPS (se in uso) |
| 2. | Parametri e funzioni di saldatura applicati |
| 3. | Velocità di avanzamento del filo |
>> Con le combinazioni 1-MIG + WisePenetration e Pulse + WisePenetration viene visualizzata la corrente
>> Con il processo di Max Position viene visualizzato lo spessore della piastra
>> I segni bianchi indicano la gamma di regolazione
>> Il segno verde indica la gamma di regolazione definita nella WPS attiva (se si regolano i parametri di saldatura al di fuori della gamma di regolazione definita nella WPS attiva, viene visualizzato un avviso)
| 4. | Procedimento di saldatura attivo |
| 5. | Regolazione di precisione |
>> Con il processo MIG manuale viene visualizzata la tensione di saldatura
>> Con il processo Wise/MAX viene visualizzata una corrispondente regolazione del parametro Wise/MAX
| 6. | Scelta rapida configurabile |
>> Per definire una scelta rapida, selezionare il pulsante Modifica, quindi selezionare la scelta rapida nell'elenco delle opzioni disponibili.

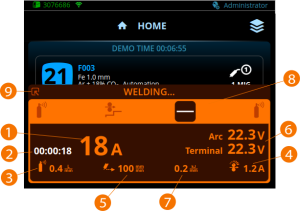

Schermata Home durante la saldatura
Durante la saldatura, i dati di saldatura vengono visualizzati nella finestra dei dati di saldatura.
| 1. | Corrente di saldatura |
| 2. | Durata della saldatura |
| 3. | Portata del gas di protezione (nel trainafilo R500 EUR+ solo se il sensore del flusso del gas è attivato nelle Impostazioni robot) |
| 4. | Corrente del motore trainafilo |
| 5. | Velocità di viaggio della saldatura (se il robot fornisce la velocità di avanzamento della saldatura nella tabella di controllo bus di campo) |
| 6. | Tensione d'arco e tensione terminale |
| 7. | Calcolo dell'ingresso di calore (se il robot fornisce la velocità di avanzamento della saldatura nella tabella di controllo bus di campo) |
| 8. | Ciclo di saldatura con la fase in corso evidenziata. |
| 9. | Riduce a icona la finestra dei dati di saldatura. Selezionando l'icona si ripristina la finestra dei dati di saldatura. |
I simboli del ciclo di saldatura vengono illustrati nella tabella seguente:
| Simbolo | Descrizione |
|---|---|
|
Pre-gas e post-gas |
|
Avvio lento |
|
Corrente di salita |
|
Avvio a caldo (Hot start) |
|
Saldatura continua |
|
Riempimento del cratere (Crater fill) |

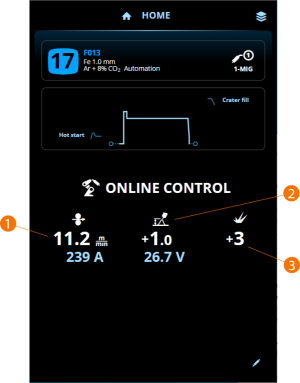

Schermata Home in modalità controllo online
Nella modalità di controllo online, il robot controlla direttamente i valori di determinati parametri di saldatura. Per ulteriori informazioni, vedere Controllo online.
| 1. | Velocità di avanzamento del filo |
>> Con le combinazioni 1-MIG + WisePenetration e Pulse + WisePenetration viene visualizzata la corrente
>> Con il processo di Max Position viene visualizzato lo spessore della piastra
| 2. | Regolazione di precisione |
>> Con il processo MIG manuale viene visualizzata la tensione di saldatura
>> Con il processo Wise/MAX viene visualizzata una corrispondente regolazione del parametro Wise/MAX
| 3. | Dinamica |
>> Visualizzato solo con i processi 1-MIG, MIG manuale, MAX Position e WiseThin+.
|
Dopo ogni saldatura, viene visualizzato brevemente un riepilogo della saldatura (Dati di saldatura). |
