Accueil

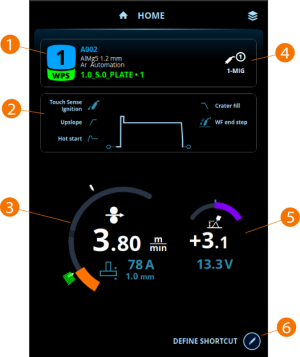

La fenêtre d'accueil est également la fenêtre de soudage principale. Le contenu affiché dépend des caractéristiques et du procédé de soudage ainsi que des fonctions utilisées.
| 1. | Canal de mémoire, programme de soudage et DMOS (si utilisé) |
| 2. | Paramètres et fonctions de soudage appliqués |
| 3. | Vitesse du dévidoir |
>> Avec les combinaisons 1-MIG + WisePenetration et Pulse + WisePenetration, le courant est affiché
>> Avec le procédé MAX Position, l'épaisseur de tôle est affichée
>> Les marques blanches indiquent la plage de réglage
>> Le repère vert indique la plage de réglage définie sur le WPS actif (si vous réglez les paramètres de soudage en dehors de la plage de réglage définie sur le WPS actif, un avertissement s'affiche)
| 4. | Procédé de soudage actif |
| 5. | Réglage fin |
>> Avec le procédé MIG manuel, la tension de soudage est affichée
>> Avec le procédé Wise/MAX, un réglage de paramètre Wise/MAX correspondant est affiché
| 6. | Raccourci configurable |
>> Pour définir un raccourci, cliquer sur le bouton Modifier, puis sélectionner le raccourci dans la liste des options disponibles.
Fenêtre d'accueil pendant le soudage
Pendant le soudage, les données de soudage sont affichées dans la fenêtre des données de soudage.
| 1. | Courant de soudage |
| 2. | Durée du soudage |
| 3. | Débit de gaz de protection (dans le Dévidoir R500 EUR+ uniquement lorsque le capteur de débit de gaz est activé dans les Paramètres du robot) |
| 4. | Courant moteur dévidoir |
| 5. | Vitesse de déplacement du soudage (si le robot fournit la vitesse de déplacement du soudage dans le tableau de commande du bus de terrain) |
| 6. | Tension de l'arc et tension bornes |
| 7. | Calcul de l'apport de chaleur (si le robot fournit la vitesse de déplacement du soudage dans le tableau de commande du bus de terrain) |
| 8. | Cycle de soudage avec la phase en cours en surbrillance. |
| 9. | Réduit la fenêtre des données de soudage à une icône. La sélection de l'icône rétablit la fenêtre des données de soudage. |
Les symboles du cycle de soudage sont expliqués dans le tableau suivant :
| Symbole | Description |
|---|---|
|
Temps de pré-gaz et de post-gaz |
|
Amorçage progressif |
|
Amorçage progressif |
|
Surintensité à l'amorçage |
|
Soudage en continu |
|
Remplissage des cratères |

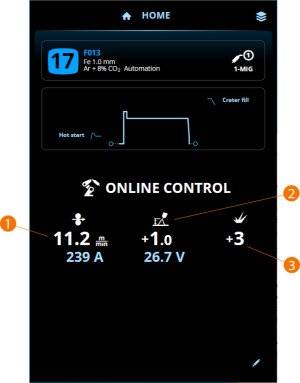

Fenêtre d'accueil en mode de contrôle en ligne
En mode contrôle en ligne, le robot contrôle directement les valeurs de certains paramètres de soudage. Pour plus d'informations, se reporter à la section Contrôle en ligne.
| 1. | Vitesse du dévidoir |
>> Avec les combinaisons 1-MIG + WisePenetration et Pulse + WisePenetration, le courant est affiché
>> Avec le procédé MAX Position, l'épaisseur de tôle est affichée
| 2. | Réglage fin |
>> Avec le procédé MIG manuel, la tension de soudage est affichée
>> Avec le procédé Wise/MAX, un réglage de paramètre Wise/MAX correspondant est affiché
| 3. | Dynamique |
>> Affiché uniquement avec les procédés 1-MIG, MIG manuel, MAX Position et WiseThin+.
|
Après chaque soudage, un résumé de la soudure (données de soudure) s'affiche brièvement. |
