Langan asentaminen (R500)

Tässä luvussa kuvataan langan asennus R500-langansyöttölaitteessa. Katso langansyöttölaitteen osien kuvaukset kohdista R500-langansyöttölaitteet ja Langansyöttömekanismi.

Liitä hitsauspistooli langansyöttölaitteeseen ennen langan asennusta.

Poista vanha, jäljelle jäänyt lanka hitsauspistoolista ja langansyöttömekanismista, kun olet vaihtamassa lankaa.

Varmista aina, että syöttöpyörät soveltuvat käytettävälle lisäainelangalle (vahvuus ja materiaali). Lisätietoja on kohdassa Langansyöttölaitteen kulutusosat.

1.

Irrota lisäainelangan pää ja katkaise mahdollisesti vääntynyt osa, jotta langanpäästä tulee suora.

Jos käytössä on lankakela, varmista, ettei lisäainelanka purkaudu kelalta irrottamisen aikana.

2.

Viilaa terävät kulmat pois lisäainelangan päästä.

Lisäainelangan pään terävät reunat voivat vaurioittaa langanjohdinta.

3.

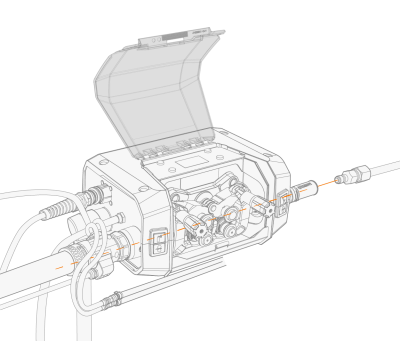

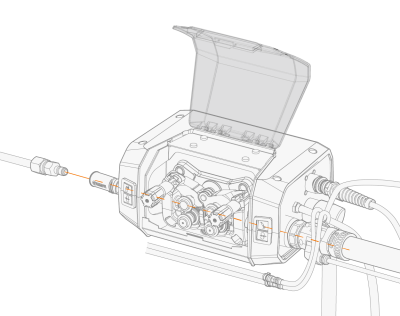

Ohjaa lisäainelanka lankatynnyrin ja langansyöttölaitteen välissä olevan langanjohtimen läpi.

4.

Vapauta puristuskahvat.

5.

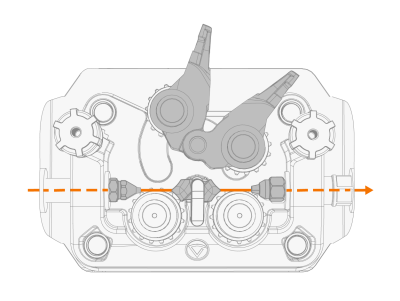

Ohjaa lisäainelanka tulo-ohjainputken ja keskimmäisen langanohjainputken läpi meno-ohjainputkeen, josta lisäainelankaa syötetään hitsauspistooliin.



6.

Työnnä lisäainelanka käsin euroliittimen läpi.

7.

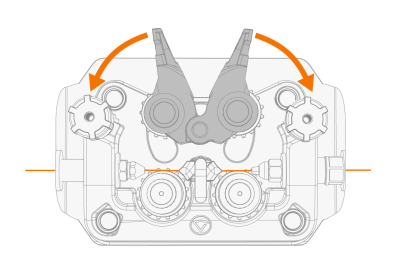

Sulje puristavien syöttöpyörien lukitusvivut.

8.

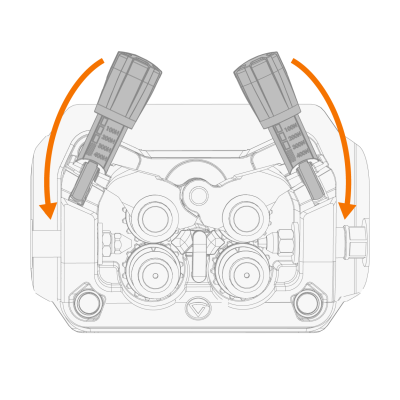

Sulje puristuskahvat.

9.

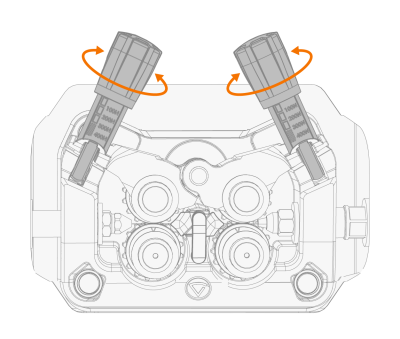

Säädä langansyöttöpyörien painetta säätöpyörillä. Säädä molempiin syöttöpyöräpareihin sama paine.

Puristusvivussa oleva asteikko osoittaa syöttöpyöriin kohdistuvan puristuspaineen. Säädä syöttöpyörien puristuspainetta alla olevan taulukon mukaisesti.

Lisäainelanka	Syöttöpyörän profiili	Lisäainelangan halkaisija (mm)	Säätöalue (x 100 N)
Fe/Ss-umpilanka	V-ura	0,8−1,0	1,5−2,0
		≥ 1,2	2,0−2,5
Jauhe- ja metallitäytelanka	V-ura, pyälletty	≥ 1,2	1,0−2,0
Kaasuton	V-ura, pyälletty	≥ 1,6	2,0−3,0
Alumiini	U-ura	1,0	0,5−1,0
		1,2	1,0−1,5
		1,4	1,5−2,0
		≥ 1,6	2,0−2,5



Liian suuri puristusvoima litistää lisäainelankaa ja voi vaurioittaa pinnoitettuja täytelankoja tai ydintäytelankoja. Liian suuri puristusvoima myös kuluttaa syöttöpyöriä ja rasittaa hammaspyöriä.

10.

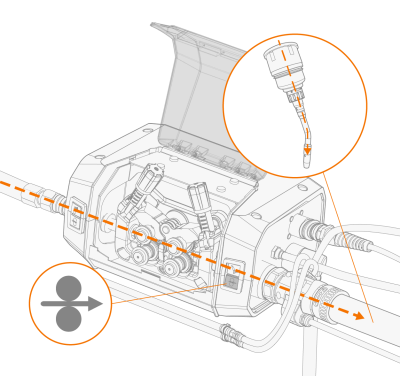

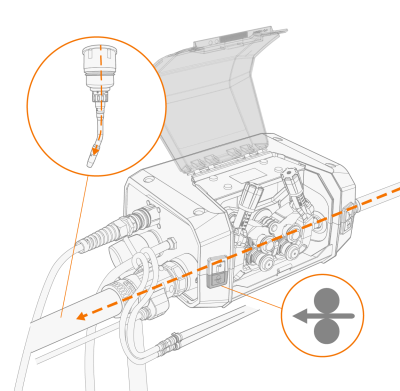

Vie lisäainelanka hitsauspistooliin painamalla langanajo eteen -painiketta. Pysäytä, kun lanka saavuttaa hitsauspistoolin virtasuuttimen. (Katso hitsauspistoolin valmistajan käyttohjeet.)
