R500-langansyöttölaitteet
Tässä luvussa kuvataan R500-langansyöttölaitteiden rakennetta.

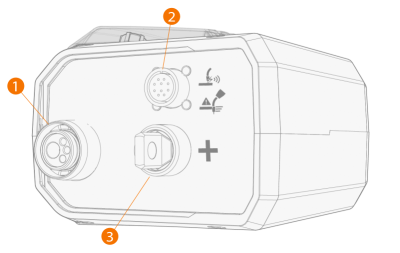

R500 Wire Feeder EUR, etuosa
|
1.
|
Euroliitin hitsausvirtakaapelille |
|
2.
|
Oheislaitteiden liitäntä hitsauspistoolin lisälaitteille |
|
3.
|
Hitsausvirtakaapelin liitäntä, plusnapa (+) |

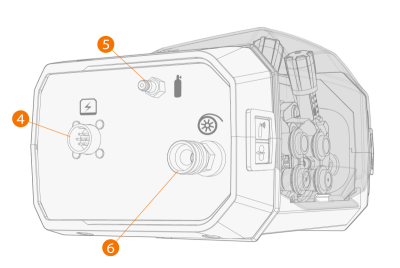

R500 Wire Feeder EUR, takaosa
|
4.
|
Ohjauskaapelin liitäntä |
|
5.
|
Suojakaasuletkun liitäntä |
>> Käytä aina eristysholkkia (toimitetaan langansyöttölaitteen mukana) Langanjohtimen liittimessä.

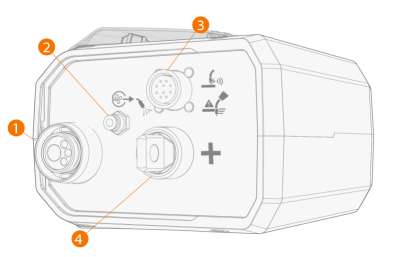

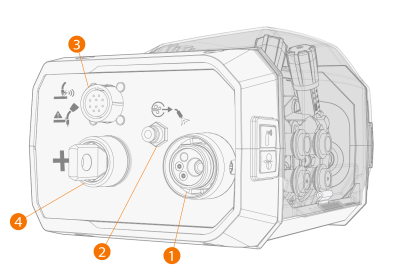

R500 Wire Feeder EUR+, etuosa
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
1.
|
Euroliitin hitsausvirtakaapelille |
|
2.
|
Paineilman menoliitäntä (vain pistoolin puhdistukseen) |
|
3.
|
Oheislaitteiden liitäntä hitsauspistoolin lisälaitteille |
|
4.
|
Hitsausvirtakaapelin liitäntä, plusnapa (+). |

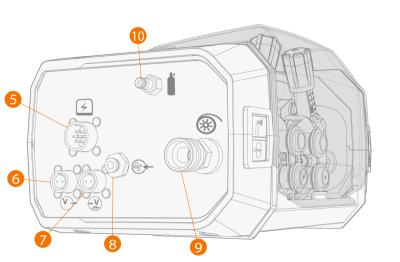

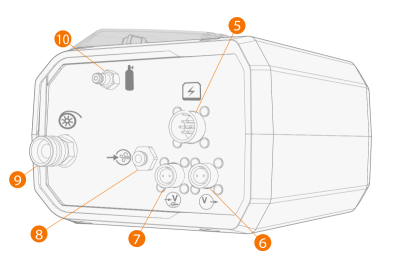

R500 Wire Feeder EUR+, takaosa
| R500 Wire Feeder EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
5.
|
Ohjauskaapelin liitäntä |
|
6.
|
Välikaapelin jännitteentunnistuskaapelin liitäntä (tarvitaan WiseThin+- ja WiseRoot+-prosesseissa) |
|
7.
|
Työkappaleeseen kiinnitettävän jännitteentunnistuskaapelin liitäntä (tarvitaan WiseThin+- ja WiseRoot+-prosesseissa) |
|
8.
|
Paineilman tuloliitäntä (vain pistoolin puhdistukseen) |
>> Käytä aina eristysholkkia (toimitetaan langansyöttölaitteen mukana) langanjohtimen liittimessä
|
10.
|
Suojakaasuletkun liitäntä. |

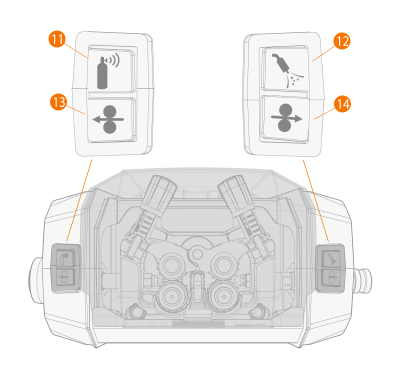

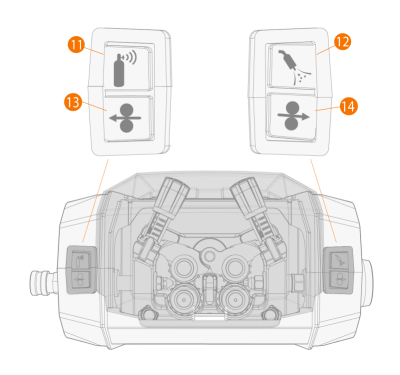

R500 Wire Feeder EUR/EUR+, yläosa
| R500 Wire Feeder EUR/EUR+ |
R500 Wire Feeder RH EUR+ |
|
|
|
12.
|
Ilmanpuhalluspainike (käytettävissä vain langansyöttölaitemalleissa R500 Wire Feeder EUR+) |
|
13.
|
Langanajo taakse -painike |
>> Ajaa lisäainelankaa taaksepäin (ilman valokaarta)
|
14.
|
Langanajo eteen -painike |
>> Ajaa lisäainelankaa eteenpäin (ilman valokaarta).
