Laitteiston asentaminen jalustalle (valinnainen)

Hitsauslaitteisto voidaan asentaa joko jäähdytysyksikön kanssa tai ilman jalustalle tai 4-pyöräiselle kuljetusalustalle (saatavilla lisävarusteina). Laitteiston asennusperiaate on sama molemmissa.

Katso ohjeet virtalähteen asentamisesta jäähdytysyksikön päälle täältä: Jäähdytysyksikön asentaminen (valinnainen).

Tarvittavat työkalut:

1.

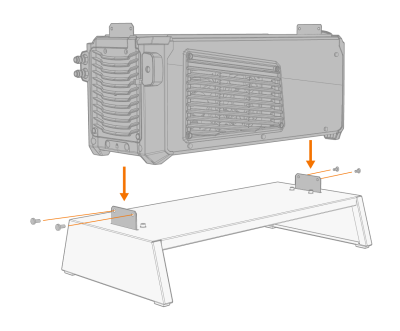

Nosta jäähdytysyksikkö jalustalle siten, että lukitusraudat asettuvat niille tarkoitettuihin koloihin. Kiinnitä jäähdytysyksikkö jalustaan kahdella ruuvilla (M5x12) edestä ja kahdella takaa (M5x12).

2.

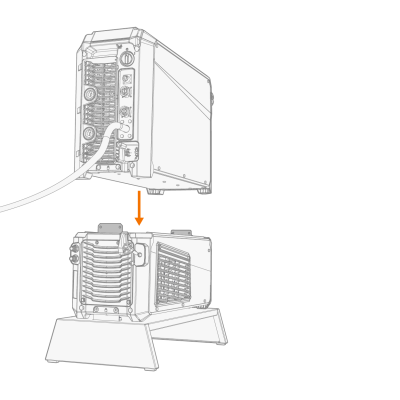

Asenna virtalähde jäähdytysyksikön päälle ja lukitse yksiköt toisiinsa kahdella ruuvilla edestä ja kahdella takaa. Katso asennusohjeet täältä: Jäähdytysyksikön asentaminen (valinnainen).

Katso ohjeet RCM-laitteen asentamisesta virtalähteen päälle täältä: RCM-laitteen asentaminen virtalähteen päälle (valinnainen).
