Kaapelien kytkeminen langansyöttölaitteeseen (R500)
Katso langansyöttölaitteen liittimien kuvaukset ja sijainnit täältä: R500-langansyöttölaitteet.
|
Liittimissä on mallikohtaisia eroja. |
Etuosa

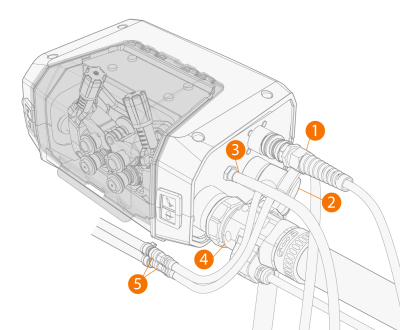

R500 Wire Feeder EUR+

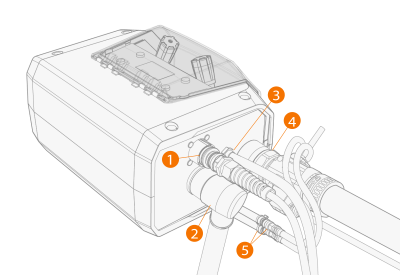

R500 Wire Feeder RH EUR+
| 1. | Kytke hitsauspistoolin oheislaitteiden ohjauskaapeli (1) oheislaitteiden liitäntään. |
| 2. | Kytke hitsausvirtakaapeli (2) positiiviseen (+) liittimeen ja kiristä se sopivalla työkalulla. |
| 3. | R500 Wire Feeder EUR+ -langansyöttölaite: Jos haluat käyttää pistoolin puhdistusta paineilmalla, kytke paineilmaletku (3) paineilman menoliitäntään. |
| 4. | Työnnä hitsauspistoolin liitin (4) euro-liittimeen ja kiristä kaulus käsin. |
| 5. | Mikäli käytössäsi on myös jäähdytysyksikkö, kytke jäähdytysnesteletkut (5). |
Takaosa

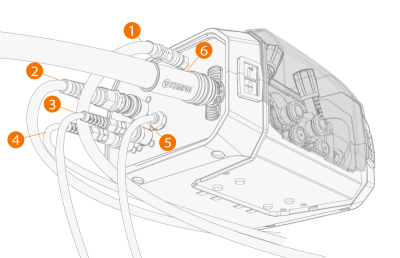

R500 Wire Feeder EUR+

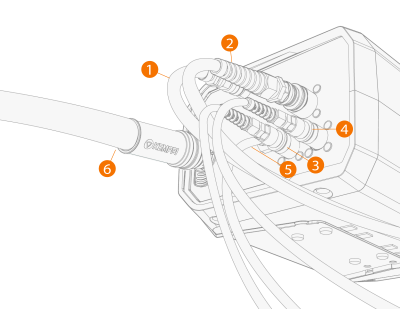

R500 Wire Feeder RH EUR+
| 1. | Työnnä suojakaasuletku (1) liittimeen niin, että se lukittuu. |
| 2. | Kytke langansyöttölaitteen ohjauskaapeli (2) liittimeen. |
| 3. | R500 Wire Feeder EUR+ -langansyöttölaite: Jos haluat käyttää WiseThin+- tai WiseRoot+-prosessia, kytke työkappaleesta tuleva jännitteentunnistuskaapeli (3) liittimeen. |
| 4. | R500 Wire Feeder EUR+ -langansyöttölaite: Jos haluat käyttää WiseThin+- tai WiseRoot+-prosessia, kytke virtalähteestä (vain X5 Pulse+-virtalähteet) tuleva jännitteentunnistuskaapeli (3) liittimeen. |
| 5. | R500 Wire Feeder EUR+: Jos haluat käyttää hitsauspistoolin puhdistusta paineilmalla, kytke paineilmaletku (5) paineilman tuloliitäntään. |
| 6. | Kytke langanjohdin (6) liittimeen. |
>> Käytä aina eristysholkkia (toimitetaan langansyöttölaitteen mukana) langanjohtimen liittimessä.
