Lisäkorttien asentaminen (valinnainen)

Lisäkortteja käytetään ulkoisten laitteiden, kuten pistoolin puhdistusaseman tai robotin, jolla ei ole kenttäväyläyhteyttä, liittämiseen järjestelmään.

Lisäkorttien kytkentä on asiakaskohtaista, joten tässä osiossa esitetyt kytkennät ovat vain esimerkkejä.

Lisäkortit vaativat erillisen 24 V virtalähteen, jota ei toimiteta AX MIG Welder -laitteen mukana.

Sammuta hitsausvirtalähde ennen lisäkorttien asentamista.

Ohjeet RCM-laitteen kannen irrottamiseksi ja kiinnittämiseksi ovat kohdassa RCM-laitteen kannen irrottaminen ja kiinnittäminen.

Tarvittavat työkalut:

1.

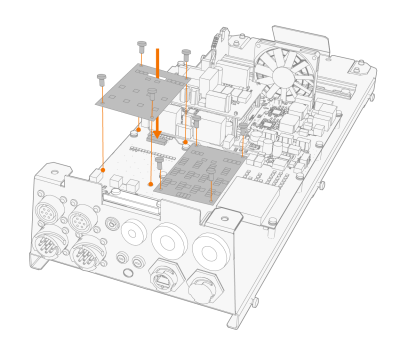

Asenna lisäkortti niin, että kortin ura on kohdistettu lisäkorttipaikan kielekkeeseen.

Pidä lisäkortti vaakasuorassa, kun asennat sen paikalleen.

2.

Kiinnitä lisäkortti emolevyyn neljällä ruuvilla (M2,5 x 12).

3.

Vie kaapeli läpiviennin läpi. (Lisätietoja kaapelin läpivienneistä on kohdassa Kaapelien kytkeminen RCM-laitteeseen.)
