Inicio

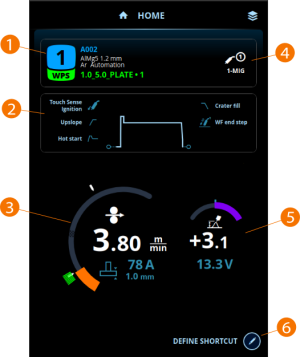

La vista de inicio también es la vista de soldadura principal. El contenido que se muestra depende del proceso de soldadura y de las características y funciones utilizadas.
| 1. | Canal de memoria, programa de soldadura y EPS (si está en uso) |
| 2. | Funciones y parámetros de soldadura aplicados |
| 3. | Velocidad de alimentación del alambre |
>> Con las combinaciones 1-MIG + WisePenetration y Pulse + WisePenetration se muestra la corriente
>> Con el proceso MAX Position se muestra el espesor de la placa
>> Las marcas blancas indican el rango de ajuste.
>> La marca verde indica el rango de ajuste definido en el WPS activo (si ajusta los parámetros de soldadura fuera del rango de ajuste definido en el WPS activo, se muestra una advertencia)
| 4. | Proceso de soldadura activo |
| 5. | Ajuste fino |
>> Con el proceso MIG manual se muestra el voltaje de soldadura
>> Con el proceso Wise/MAX se muestra el ajuste del parámetro Wise/MAX correspondiente
| 6. | Acceso directo configurable |
>> Para definir un atajo, seleccione el botón Editar y luego seleccione el acceso directo de la lista de opciones disponibles.

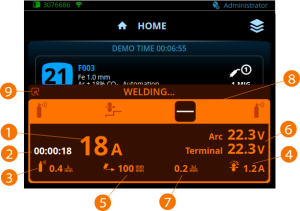

Vista de inicio durante la soldadura
Durante la soldadura, los datos de soldadura se muestran en la ventana de datos de soldadura.
| 1. | Corriente de soldadura |
| 2. | Duración de la soldadura |
| 3. | Tasa de flujo de gas de protección (en alimentador de alambre R500 EUR+ solo cuando el sensor de flujo de gas está activado en Configuración del robot) |
| 4. | Corriente del motor del alimentador de alambre |
| 5. | Velocidad de desplazamiento de soldadura (si el robot indica la velocidad de desplazamiento de soldadura en la mesa de control del bus de campo) |
| 6. | Voltaje del arco y voltaje de terminal |
| 7. | Cálculo de entrada de calor (si el robot indica la velocidad de desplazamiento de soldadura en la mesa de control del bus de campo) |
| 8. | Ciclo de soldadura con la fase en curso resaltada. |
| 9. | Minimiza la ventana de datos de soldadura a un icono. Al seleccionar el icono, se restablece la ventana de datos de soldadura. |
Los símbolos del ciclo de soldadura se explican en la siguiente tabla:
| Símbolo | Descripción |
|---|---|
|
Pregás y posgás |
|
Arranque lento |
|
Rampa de subida de corriente |
|
Hot start (Partida en caliente) |
|
Soldadura continua |
|
Relleno de cráteres |

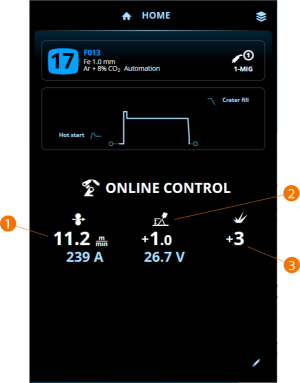

Vista de inicio en modo control en línea
En el modo de control en línea el robot controla directamente los valores de determinados parámetros de soldadura. Consulte la sección Control en línea para obtener más información.
| 1. | Velocidad de alimentación del alambre |
>> Con las combinaciones 1-MIG + WisePenetration y Pulse + WisePenetration se muestra la corriente
>> Con el proceso MAX Position se muestra el espesor de la placa
| 2. | Ajuste fino |
>> Con el proceso MIG manual se muestra el voltaje de soldadura
>> Con el proceso Wise/MAX se muestra el ajuste del parámetro Wise/MAX correspondiente
| 3. | Dinámicas |
>> Se muestra solo con los procesos 1-MIG, MIG manual, MAX Position y WiseThin+.
|
Después de cada soldadura, se muestra brevemente un resumen de soldadura (Datos de soldadura). |
