Startseite

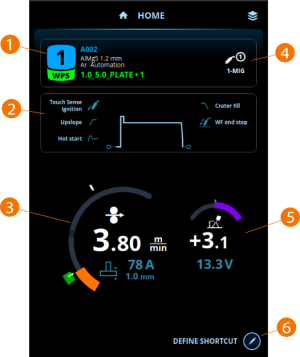

Die Startansicht ist auch die Hauptansicht für das Schweißen. Der dargestellte Inhalt richtet sich nach dem Schweißverfahren sowie den verwendeten Merkmalen und Funktionen.
| 1. | Speicherkanal, Schweißprogramm und Schweißanleitung (falls in Gebrauch) |
| 2. | Angewandte Schweißparameter und -funktionen |
| 3. | DV-Geschwindigkeit |
>> Bei den Kombinationen 1-MIG + WisePenetration und Pulse + WisePenetration wird der Strom angezeigt
>> Beim MAX Position-Prozess wird die Blechdicke angezeigt
>> Die weißen Markierungen zeigen den Einstellbereich an
>> Die grüne Markierung zeigt den mit der aktiven Schweißanweisung definierten Einstellbereich an (Wenn Sie die Schweißparameter außerhalb des mit der aktiven Schweißanweisung definierten Einstellbereichs anpassen, wird eine Warnung angezeigt)
| 4. | Aktives Schweißverfahren |
| 5. | Feineinstellung |
>> Beim manuellen MIG-Prozess wird die Schweißspannung angezeigt
>> Beim Verfahren Wise/MAX wird eine entsprechende Parametereinstellung angezeigt
| 6. | Konfigurierbare Verknüpfung |
>> Um eine Verknüpfung zu definieren, die Schaltfläche Bearbeiten wählen und dann die Verknüpfung aus der Liste der verfügbaren Optionen auswählen.
Startansicht beim Schweißen

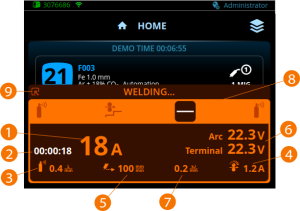

Während des Schweißens werden die Schweißdaten im Schweißdatenfenster angezeigt.
| 1. | Schweißstrom |
| 2. | Schweißdauer |
| 3. | Schutzgasdurchsatz (beim R500 Drahtvorschub EUR+ nur, wenn der Gasdurchsatzsensor in den Robotereinstellungen) aktiviert ist |
| 4. | Motorstrom des DV-Geräts |
| 5. | Schweißgeschwindigkeit (sofern der Roboter die Schweißgeschwindigkeit in der Feldbus-Steuerungstabelle bereitstellt) |
| 6. | Lichtbogenspannung und Anschlussspannung |
| 7. | Berechnung des Wärmeeintrags (sofern der Roboter die Schweißgeschwindigkeit in der Feldbus-Steuerungstabelle bereitstellt) |
| 8. | Schweißzyklus mit hervorgehobener aktueller Phase |
| 9. | Verkleinert das Schweißdatenfenster auf ein Symbol. Durch Auswahl des Symbols wird das Schweißdatenfenster wiederhergestellt. |
Die Schweißzyklussymbole werden in der folgenden Tabelle erläutert:
| Symbol | Beschreibung |
|---|---|
|
Vor- und Nachströmgas |
|
Einschleichen |
|
Anstieg |
|
Hotstart |
|
Kontinuierliches Schweißen |
|
Kraterfüllung |

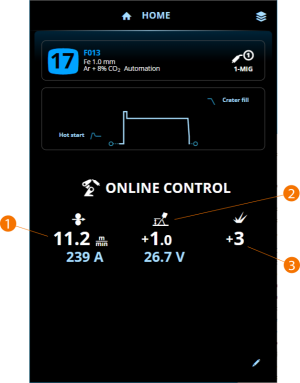

Startansicht im Online-Steuerungsmodus
Im Online-Steuerungsmodus steuert der Roboter die Werte bestimmter Schweißparameter direkt. Weitere Informationen finden Sie unter Online-Steuerung.
| 1. | DV-Geschwindigkeit |
>> Bei den Kombinationen 1-MIG + WisePenetration und Pulse + WisePenetration wird der Strom angezeigt
>> Beim MAX Position-Prozess wird die Blechdicke angezeigt
| 2. | Feineinstellung |
>> Beim manuellen MIG-Prozess wird die Schweißspannung angezeigt
>> Beim Verfahren Wise/MAX wird eine entsprechende Parametereinstellung angezeigt
| 3. | Dynamik |
>> Wird nur bei den Prozessen 1-MIG, manuelles MIG, MAX Position und WiseThin+ angezeigt.
|
Nach jeder Schweißung wird kurz eine Schweißzusammenfassung (Schweißdaten) angezeigt. |
