Geräteeinstellungen

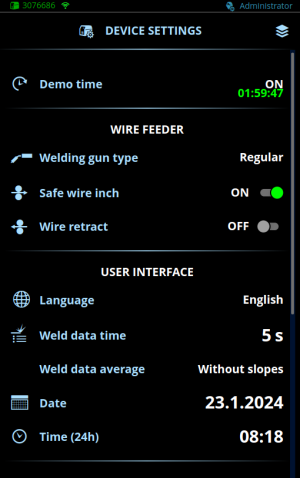

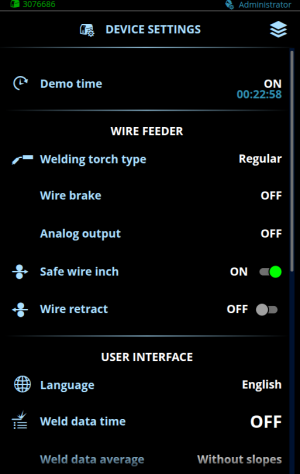

Die Geräteeinstellungen können über das Ansichtsmenü Einstellungen in AX-Manager aufgerufen werden.
Einstellungen ändern
| 1. | Den Einstellungsparameter für die Anpassung auswählen. |
| 2. | Den Einstellungswert auswählen. |
>> Je nach den anzupassenden Einstellungsparametern bietet die nachstehende Einstelltabelle weitere Einzelheiten.
| 3. | Den neuen Wert/Auswahl bestätigen und die Einstellungsansicht mit dem Befehl OK schließen. |
Geräteeinstellungen
| Parameter | Parameterwert | Beschreibung |
|---|---|---|
| Demozeit | EIN/AUS | Mit der Funktion Demozeit können optionale Schweißfunktionen für eine begrenzte Zeit ohne Lizenz ausprobiert werden. Die insgesamt verfügbare Demozeit beträgt 3 Stunden. Die Demozeit läuft nur, wenn eine Schweißfunktion eingesetzt wird, für die keine Lizenz vorliegt. Weitere Informationen finden Sie unter Demozeit. |
| Drahtvorschubgerät | ||
| Schweißbrenner Typ | Regulär / Binzel ROBO WH-PP / Dinse FD300 / TRM 605 WPP Standard = Regulär |
Auswahl des Typs des Schweißbrenners. Die unterstützten Typen von Schweißbrennern hängen vom Modell des Drahtvorschubs ab. |
| Drahtbremse | AUS/Auto/Einen Roboter auswählen Standardeinstellung = AUS |
Nur R500 Wire Feeder HD EUR+. Die Drahtbremse wird verwendet, um das Schweißdraht zu fixieren, wenn das Schweißmaterial nicht angetrieben wird. In der Einstellung Auto hält das Schweißsystem den Schweißdraht automatisch fest, wenn der Schweißdraht nicht angetrieben wird. In der Einstellung AUS wird die Drahtbremse nicht verwendet. Bei der Einstellung Einen Roboter auswählen fordert der Roboter die Aktivierung der Drahtbremse an (siehe Roboterstatus und Steuerinformationen). |
| Analoger Ausgang | AUS 10 V 20 V Standardeinstellung = AUS |
Nur R500 Wire Feeder HD EUR+. Der R500 Wire Feeder HD EUR+ liefert ein analoges Spannungssignal, das zur Steuerung von Push-Pull-Schweißbrennern anderer Hersteller verwendet werden kann. Das Ausgangssignal der Spannung entspricht der gemessenen Drahtvorschubgeschwindigkeit. Weitere Informationen finden Sie unter Unterstützung für Push-Pull-Schweißbrenner. |
| Sicherer Drahtvorschub | AUS / EIN Standardwert = EIN |
Wenn EIN und der Lichtbogen nicht zündet, wird 5cm Zusatzwerkstoff zugeführt Wenn AUS, werden 5 m Zusatzwerkstoff zugeführt. |
| Drahtrückzug | AUS/AUTO Standardeinstellung = AUS |
Dies ist eine automatische Drahtrückzugsfunktion. Sobald der Lichtbogen erloschen ist, wird der Draht zur zusätzlichen Sicherheit zurückgezogen. Der Benutzer kann die Einstellungen für die Drahtrückzugverzögerung und die Länge ändern. |
| – Rückzugsverzögerung | 2 bis 10 s, Abstufung 1 Standard = 5 s |
|
| - Rückzuglänge | 1 bis 10 cm, Abstufung 1 Standard = 2 cm |
|
| Benutzeroberfläche | ||
| Sprache | Verfügbare Sprachen | |
| Anzeigedauer Schweißdaten | 1 ... 30 s 0 = AUS Standard = 5 s |
Damit wird festgelegt, ob und wie lange die Schweißdatenzusammenfassung nach jeder Schweißung angezeigt wird. |
| Durchschnittswert der Schweißdaten | Ohne Slopes / Gesamte Schweißung Standard = ohne Slopes |
Mit dieser Funktion kann der Benutzer die Berechnungsweise der Durchschnittswerte der Schweißdaten ändern: mit oder ohne die Slopes am Anfang und am Ende der Schweißung. Diese Einstellung wirkt sich auf die Berechnung der Durchschnittswerte für Folgendes aus: Schweißspannung (Anschluss- und Lichtbogenspannung), Schweißstrom, Schweißleistung und Drahtvorschubgeschwindigkeit. |
| Datum | Aktuelles Datum | Hinweis: Die Einstellungen von Datum und Uhrzeit werden vom NTP (Network Time Protocol) nicht beeinflusst. Das richtige Datum und die richtige Uhrzeit müssen vom Benutzer eingestellt werden. |
| Zeit | Aktuelle Uhrzeit | |
| Systemeinstellungen | ||
| Wasserkühlung | AUS/AUTO/EIN Standard = AUTO |
Wenn EIN gewählt ist, zirkuliert das Kühlmittel kontinuierlich, wird Auto gewählt, zirkuliert das Kühlmittel nur während des Schweißens. |
| Kabelkalibrierung | Start/Abbrechen | Datum und Uhrzeit sowie die Kalibrierungsinformationen der vorherigen Kalibrierung werden ebenfalls angezeigt. Für die Kabelkalibrierung, siehe Kalibrieren des Schweißkabels. |
| Gerätedaten | ||
| Sicherungskopie | (Auswahl) | Dadurch können die Einstellungen auf einem angeschlossenen USB-Speicherstick oder dem Gerät des Benutzers (PC, Tablet) gespeichert werden. |
| Wiederherstellen | (Auswahl) | Dadurch können die Einstellungen von einem angeschlossenen USB-Speicherstick oder dem Gerät des Benutzers (PC, Tablet) wiederhergestellt werden. |
| Werks-Reset | Start/Abbrechen | Führt eine vollständige Rücksetzung auf die Werkseinstellungen durch. Hinweis: Das Zurücksetzen auf die Werkseinstellungen kann bis zu 15 Minuten dauern. Eine Fortschrittsanzeige zeigt den Fortschritt des Vorgangs an. Wenn das Zurücksetzen auf die Werkseinstellungen abgeschlossen ist, startet das RCM automatisch neu und setzt danach den normalen Betrieb fort. |
