Start

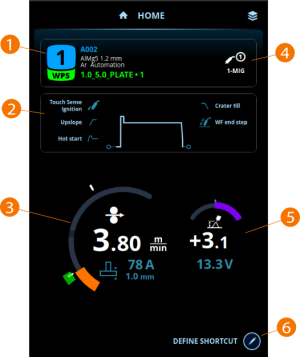

Startsiden er også den primære svejsevisning. Det viste indhold afhænger af svejseprocessen og de anvendte egenskaber og funktioner.
| 1. | Hukommelseskanal, svejseprogram og WPS (hvis i brug) |
| 2. | Anvendte svejseparametre og funktioner |
| 3. | Trådhastighed |
>> Med kombinationerne 1-MIG + WisePenetration og Pulse + WisePenetration vises strømmen
>> Med MAX Position vises procespladetykkelsen
>> De hvide mærker angiver reguleringsområdet
>> Det grønne mærke angiver det reguleringsområde, der er defineret på den aktive WPS (Hvis du justerer svejseparametrene uden for reguleringsområdet, der er defineret på den aktive WPS, vises en advarsel)
| 4. | Aktiv svejseproces |
| 5. | Finjustering |
>> Med manuel MIG-proces vises svejsespænding
>> Med Wise/MAX-processen vises en tilsvarende Wise/MAX-parameterjustering
| 6. | Konfigurerbar genvej |
>> For at definere en genvej skal du vælge knappen Rediger og derefter vælge genvejen fra listen over tilgængelige muligheder.

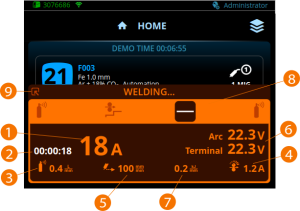

Startside under svejsning
Under svejsningen vises svejsedataene i svejsedatavinduet.
| 1. | Svejsestrøm |
| 2. | Varighed af svejsning |
| 3. | Flowhastighed for beskyttelsesgas (kun i R500 Wire Feeder EUR+, når gasflowsensoren er aktiveret i Robotindstillinger) |
| 4. | Trådboks, motorstrøm |
| 5. | Svejsefremføringshastighed (hvis robotten angiver svejsefremføringshastighed i feltbusstyringstabellen) |
| 6. | Lysbuespænding og terminalspænding |
| 7. | Beregning af varmetilførsel (hvis robotten angiver svejsefremføringshastighed i feltbusstyringstabellen) |
| 8. | Svejsecyklus med den igangværende fase fremhævet. |
| 9. | Minimerer svejsedatavinduet til et ikon. Ved at vælge ikonet gendannes svejsedatavinduet. |
Symbolerne for svejsecyklus er forklaret i følgende tabel:
| Symbol | Beskrivelse |
|---|---|
|
For- og eftergas |
|
Krybestart |
|
Upslope |
|
Hotstart |
|
Kontinuerlig svejsning |
|
Kraterfyldning |

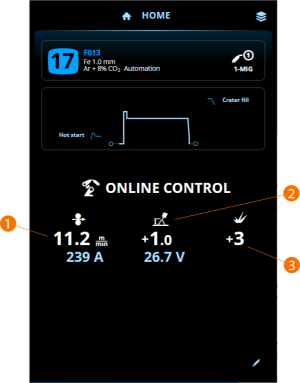

Startside under onlinestyringstilstand
I online styringstilstand styrer robotten værdierne af visse svejseparametre direkte. Nærmere oplysninger findes i Onlinestyring.
| 1. | Trådhastighed |
>> Med kombinationerne 1-MIG + WisePenetration og Pulse + WisePenetration vises strømmen
>> Med MAX Position vises procespladetykkelsen
| 2. | Finjustering |
>> Med manuel MIG-proces vises svejsespænding
>> Med Wise/MAX-processen vises en tilsvarende Wise/MAX-parameterjustering
| 3. | Dynamik |
>> Vises kun med processerne 1-MIG, manuel MIG, MAX Position og WiseThin+.
|
Efter hver svejsning vises der kort en sammenfatning (Svejsedata). |
