X8 SuperSnake GT02XW Manual 1920890, rev. 1944
Wymiana prowadnicy drutu
Prowadnica drutu to część eksploatacyjna, która zużywa się i po pewnym czasie wymaga wymiany. Należy ją także zmieniać wraz ze zmianą drutu elektrodowego.
|
Jeśli zmienisz typ lub średnicę drutu elektrodowego, zmień także rolki podające. |
|
Przed zmianą prowadnicy drutu należy usunąć drut elektrodowy z podajnika pośredniego. |
Wymagane narzędzia:
| • | nasadka oczkowa 10 mm, długa |
| • | klucz oczkowy |
| • | klucz maszynowy 10 mm |
| • | klucz maszynowy 8 mm |
| • | szczypce boczne |
| • | nóż do tapet. |
Wyjmij starą prowadnicę:
| 1. | Odłącz kable od podajnika pośredniego i podajnika drutu. |
| 2. | Wyprostuj zestaw kabli i upewnij się, że nie jest nigdzie skręcony. |
| 3. | Zwolnij i wyjmij tuleję prowadnicy drutu wraz z uszczelnieniem i pierścieniem wewnętrznym po stronie podajnika pośredniego. |
|
|
Zachowaj ostrożność, aby nie uszkodzić sprężyn w środku.
|
| 4. | Zwolnij i wyjmij długą tuleję prowadnicy drutu wraz z uszczelnieniem i pierścieniem wewnętrznym po stronie podajnika. |

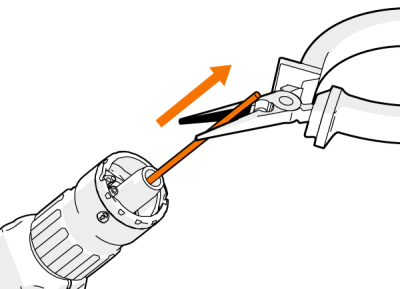

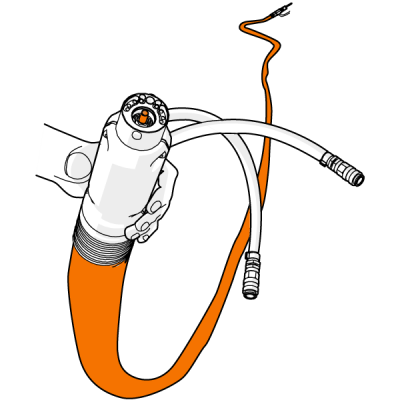

| 5. | Wyjmuj starą prowadnicę z przewodu, ciągnąc od strony podajnika pośredniego. |
Włóż nową prowadnicę drutu:
| 1. | Włóż krótką prowadnicę drutu w końcówkę długiej tulei prowadnicy. |

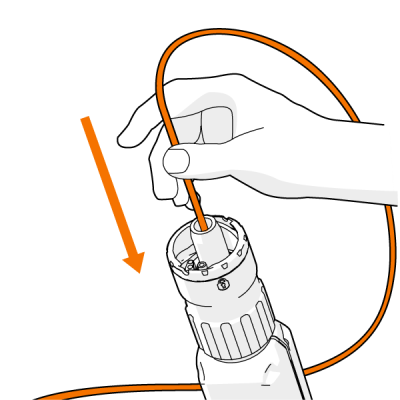

| 2. | Wsuwaj nową prowadnicę do przewodu po stronie podajnika drutu. Przestań, gdy po stronie złącza przewodu zostanie 100–200 mm prowadnicy. |

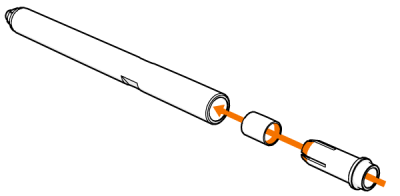

| 3. | Wsuń długą tuleję prowadnicy wraz z pierścieniem wewnętrznym i uszczelnieniem na końcu prowadnicy. |
|
|
Użyj właściwej tulei do danej prowadnicy drutu. Tuleja dla prowadnicy pomarańczowej (DL Chili) jest inna niż dla zielonej (stalowa tuleja spiralna). |
| 4. | Wsuń resztę prowadnicy w przewód wraz z długą tuleją. |

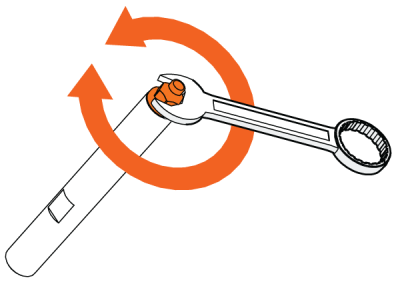

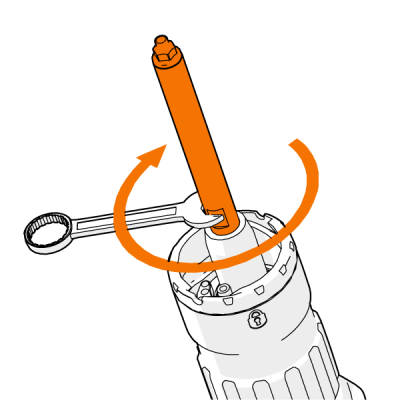

| 5. | Dokręć długą tuleję prowadnicy drutu w przewodzie po stronie podajnika drutu. |

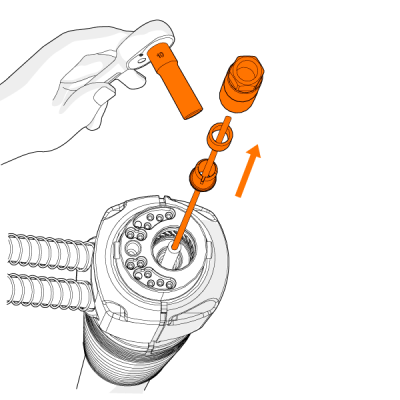

| 6. | Włóż tuleję wraz z uszczelnieniem i pierścieniem wewnętrznym na prowadnicę w przewodzie po stronie podajnika pośredniego. |
| 7. | Dokręć tuleję prowadnicy drutu w przewodzie po stronie podajnika pośredniego. |
| 8. | Utnij nadmiar prowadnicy drutu po stronie podajnika pośredniego, tak aby na końcu wystawało 3–5 mm. |
|
|

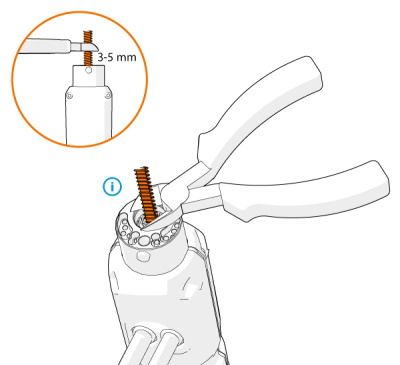

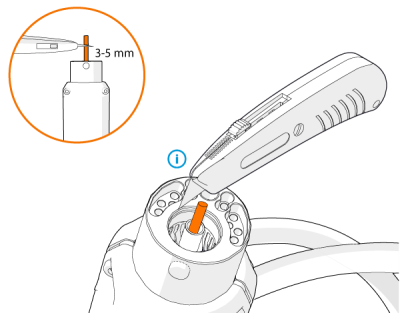

Nadmiar prowadnicy stalowej utnij szczypcami, a prowadnicy Chili – nożem do tapet. |
Wymień prowadnicę wlotową drutu:

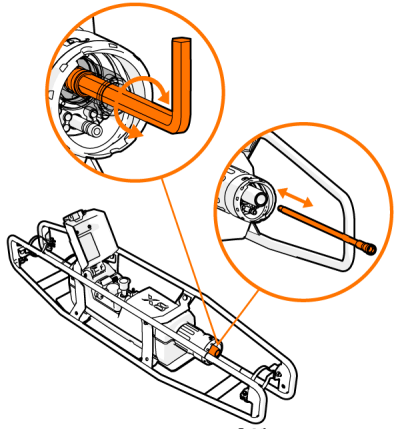

| 1. | Załóż nową wlotową prowadnicę drutu. Dokręć ją kluczem imbusowym. |
