X8 SuperSnake GT02XW Manual 1920890, rev. 1944



Regulacja docisku rolek podających

Wyreguluj docisk rolek podających rolką regulacji docisku zamontowaną na ramieniu docisku. Ustaw docisk tak, aby lekkie przytrzymanie ręką drutu wysuwającego się z końcówki prądowej uchwytu nie zakłócało podawania.

Druty o mniejszych średnicach i bardziej miękkie wymagają mniejszego docisku. Więcej informacji podano w tabeli na końcu tego rozdziału.



1.

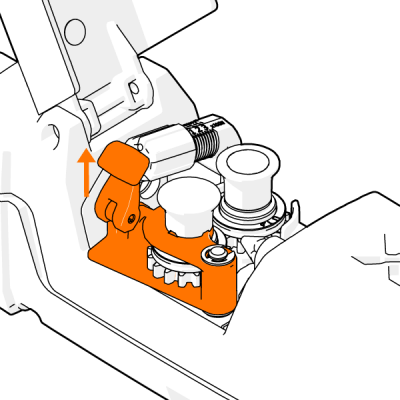

Podnieś ramię dociskowe (A).

2.

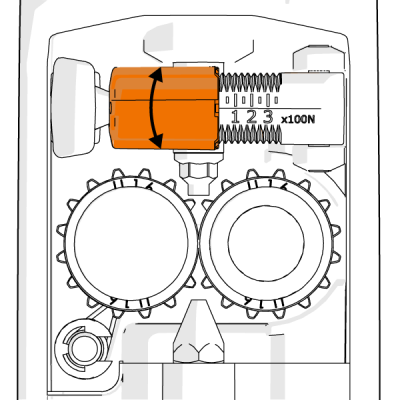

Obróć regulator na ramieniu docisku, aby ustawić właściwy docisk rolek. Obok regulatora docisku znajduje się podziałka z siłą podaną w newtonach (N). Prawidłową siłę docisku podano w tabeli pod koniec tego rozdziału.

3.

Zamknij ramię dociskowe, aby zablokować ustawioną wartość nacisku.



Zbyt silny docisk powoduje spłaszczenie drutu elektrodowego, a w przypadku drutów powlekanych i rdzeniowych – również jego uszkodzenie. Zbyt duży docisk powoduje także szybsze zużywanie się rolek podających i większe obciążenie przekładni.

Podczas korzystania z podajnika pośredniego X8 SuperSnake GT02XW nie zaleca się używania w podajniku X8 rolek karbowanych.

Gdy w ustawieniach podajnika drutu X8 wybrany jest podajnik pośredni X8 SuperSnake GT02XW, funkcja wysuwu drutu automatycznie poda drut do systemu po naciśnięciu przycisku wysuwu drutu na panelu podajnika drutu.



Typu drutu elektrodowego	Profil rolki podającej		Średnica drutu elektrodowego (ø, mm)	Regulacja (x100 N)

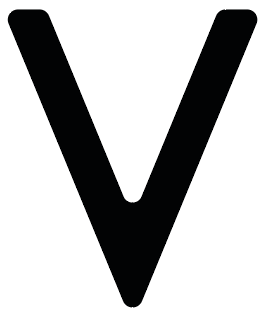

Fe, Ss	V-kształtna		1,0	1,5−2,0
			≥ 1,2	2,0−3,0

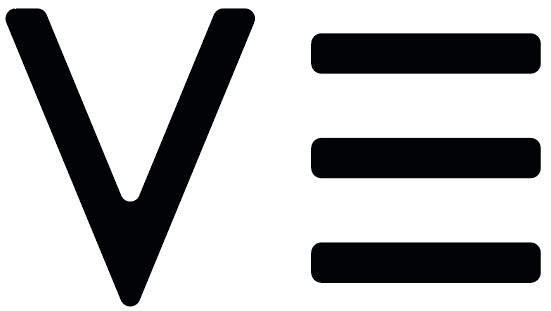

Fc, Mc	V-kształtna, karbowana		≥ 1,2	1,0−2,0
			1,6	2,0−3,0

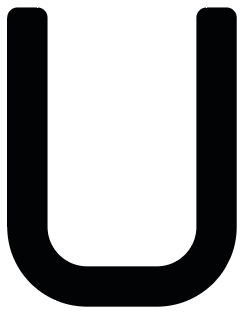

Aluminium	U-kształtna		1,2	1,0−1,5
			1,6	2,0−2,5
