X8 SuperSnake GT02XW Manual 1920890, rev. 1944



Podłączanie podajnika pośredniego

Przez złącze podajnika X8 SuperSnake GT02XW jest przekazywany prąd spawania, gaz osłonowy, sygnały wyłącznika uchwytu, jak również dane ze sterowania Control Pad.

Ze złącza powinien wystawać krótki, prosty odcinek drutu, aby umożliwić podłączenie uchwytu.

1.

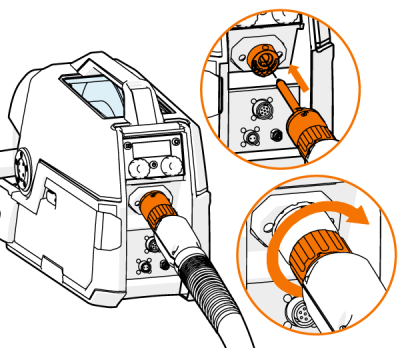

Przeciągnij drut elektrodowy z podajnika drutu do prowadnicy i podłącz kabel podajnika pośredniego do podajnika drutu.

2.

Ręcznie dokręć pierścień kabla.

3.

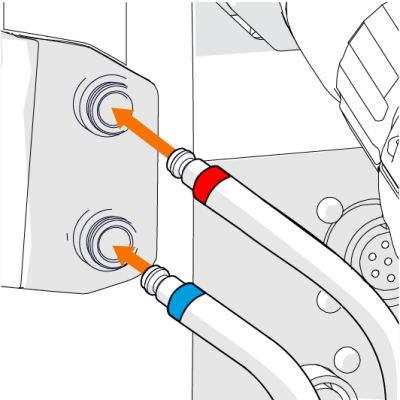

Podłącz przewody chłodzące. Przewód wlotowy płynu chłodzącego jest oznaczony kolorem niebieskim, a przewód wylotowy – czerwonym.

4.

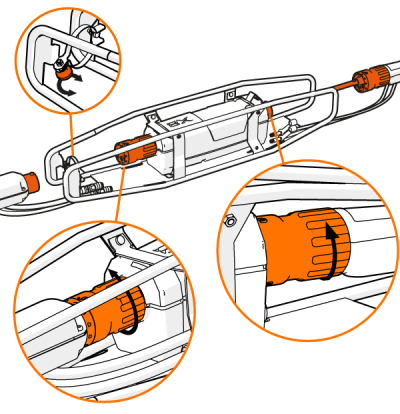

Podłącz kabel podajnika pośredniego i uchwyt spawalniczy do podajnika pośredniego. Ręcznie dokręć kołnierze i przymocuj kabel do ramy opaską dołączoną do produktu.

Podajnik pośredni X8 SuperSnake GT02XW jest dostosowany do uchwytów spawalniczych ze złączem X8 MIG Welder Kemppi. Aby uzyskać jak najlepsze efekty pracy, upewnij się, że używany uchwyt nadaje się do danego zastosowania, jest w dobrym stanie i posiada odpowiednią prowadnicę i końcówkę prądową, jak również przewody doprowadzające płyn chłodzący.

5.

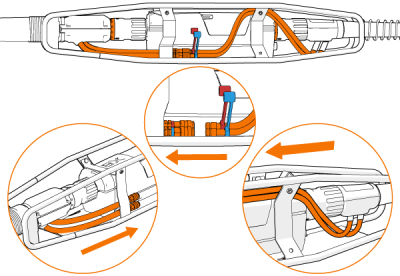

Złącz przewody chłodzące. Przewód wlotowy płynu chłodzącego jest oznaczony kolorem niebieskim, a przewód wylotowy – czerwonym.

6.

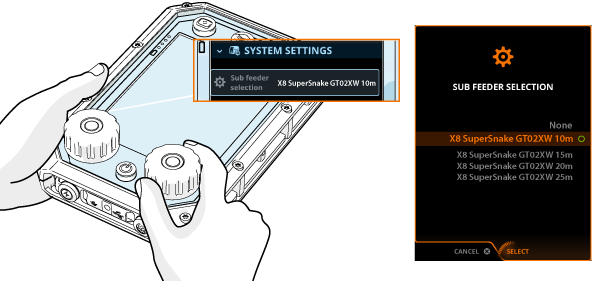

W ustawieniach systemu sterowania Control Pad otwórz pozycję PodajnPosr (Subfeeder). Wybierz pozycję X8 SuperSnake GT02XW oraz odpowiednią długość zgodną z długością podajnika pośredniego.

Jeśli w ustawieniach nie ma urządzenia X8 SuperSnake GT02XW, należy zaktualizować oprogramowanie urządzenia do najnowszej wersji. Więcej informacji na temat obsługi urządzenia X8 MIG Welder zamieszczono w jego instrukcji obsługi.

W przypadku pracy bez podajnika pośredniego należy odpowiednio zmienić ustawienie.
