X8 SuperSnake GT02XW Manual 1920890, rev. 1944



Välisyöttölaitteen asennus

Ennen välisyöttölaitteen kytkemistä ja lisäainelangan pujottamista langansyöttömekanismi on asetettava toimintakuntoon. Tarkista, että syöttöpyörät vastaavat lisäainelangan kokoa ja tyyppiä. Lisätietoja on kohdassa Syöttöpyörien valinta.

Ei ole suositeltavaa käyttää pyällettyjä syöttöpyöriä X8 Wire Feeder -langansyöttölaitteessa silloin, kun käytössä on X8 SuperSnake GT02XW -välisyöttölaite. Ne saattavat aiheuttaa liikaa kitkaa lisäainelankaan langansyöttölaitteessa, mikä voi heikentää X8 SuperSnake GT02XW -välisyöttölaitteen toimintaa.

Välisyöttölaite toimitetaan varustettuna langansyöttölinjan vakio-osilla, ellei toisin mainita. Syöttöpyörät on hankittava erikseen. Varmista, että oikeat osat ja syöttöpyörät ovat käytettävissä ja asennettuna.

Tarvittavat työkalut:

•

Mutteriavain 13 mm

•

Kuusiokoloavain 8 mm



1.

Avaa syöttömekanismin kansi.

2.

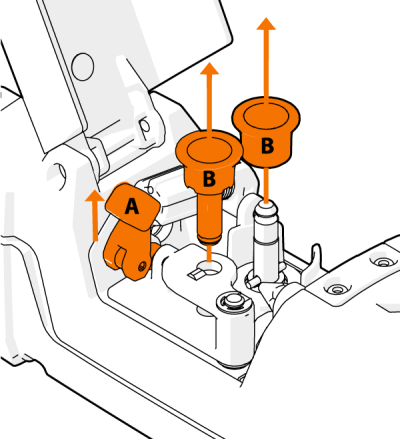

Vapauta puristusvipu nostamalla sitä ylös kohdasta (A).

3.

Vedä syöttöpyörien kiinnistysnastat (B) pois.

4.

Asenna langanohjain. Kiinnitä osa paikalleen mutteriavaimella.

5.

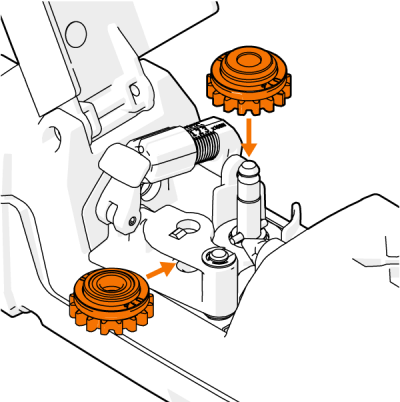

Kiinnitä uudet syöttöpyörät paikalleen siten, että hammastettu reuna on alaspäin.

6.

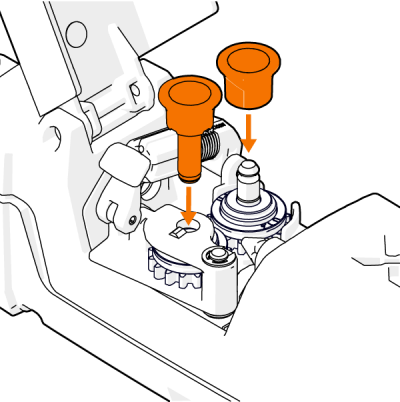

Paina kiinnitysnastat takaisin syöttöpyörien päälle.

7.

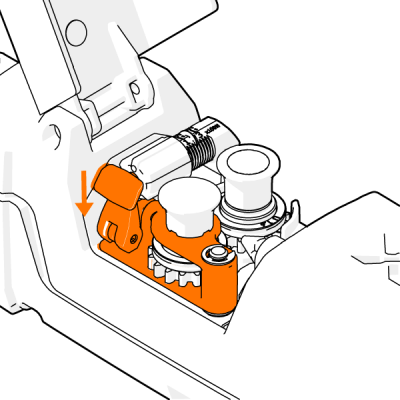

Sulje puristusvipu.
