Schemat okablowania

Podłącz kable pośrednie do źródła prądu i podajnika drutu. Poniższa ilustracja przedstawia kable wraz z kolorowymi oznaczeniami, co ułatwia identyfikację.

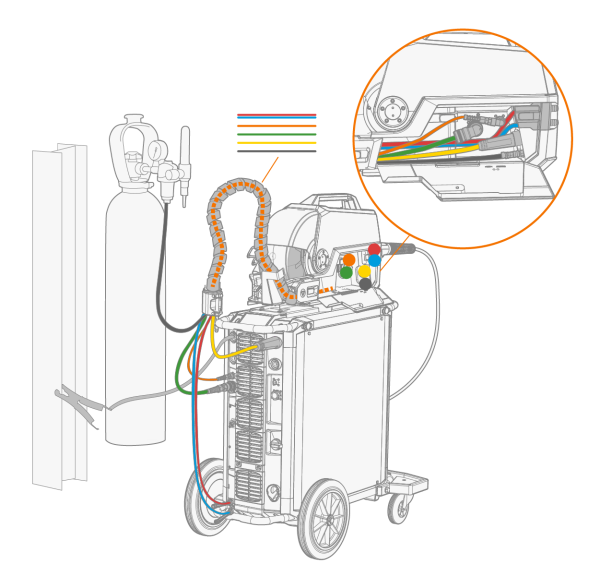

Ilustracja: Kable pośrednie dla źródła prądu i podajnika drutu:

Oznaczenia kolorowe:

	Kabel prądu spawania
	Wąż gazu osłonowego
	Kabel sterujący
	Kabel rozpoznawania napięcia
	Przewody wprowadzania i odprowadzania płynu chłodzącego
	Kabel masy
