Navigatie

Boven het scherm van de Control Pad bevinden zich drie weergaveknoppen. Met deze knoppen kunt u de weergave op het scherm van de Control Pad veranderen. Als u twee keer op de Menu-knop drukt, wordt het Weergave-menu geopend.

Met de draaiknoppen onder het scherm kunt u over het scherm bewegen en waarden aanpassen. Als in het midden van de draaiknop een groen licht te zien is, fungeert de draaiknop ook als drukknop.

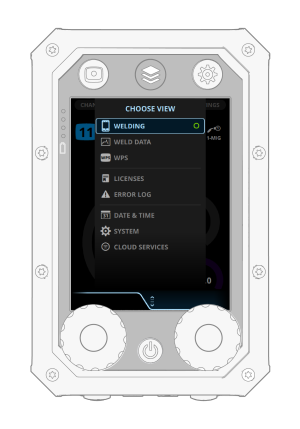

Afbeelding: Het Weergave-menu:

In het scherm Lassen kunt u het lasvermogen aanpassen met de linker draaiknop en de fijnafstemming met de rechter draaiknop. Voor de meeste lasprocessen is deze secundaire parameter spanning.

In alle andere schermen kunt u met de rechter draaiknop omhoog en omlaag door de menu's bewegen. U kunt menu-items openen door op de groene ring in het midden van de draaiknop te drukken.

Als u een omgekeerde handeling wilt uitvoeren, zoals Annuleren of Standaard, druk dan op de groene knop om te accepteren.

Koptekst en voettekst

In de koptekst van de Control Pad ziet u het serienummer van het lasapparaat, de geselecteerde draadaanvoer en de naam van de gebruiker:

Als de draaiknop een specifieke functie heeft, staat boven de draaiknop in de voettekst een aanwijzing. Een groene cirkel in de voettekst geeft aan dat op de knop in de draaiknop kan worden gedrukt. De verstelbare parameter of waarde die wordt bewerkt, is oranje gemarkeerd.

Afbeelding: Control Pad-scherm met de voettekst Aanpassen / Control Pad-scherm met de voettekst Selecteren:

Als selectie van de wisselknop direct effect heeft, is de voettekst Sluiten. Als de wijziging pas van kracht wordt nadat op de groene knop is gedrukt, is de voettekst OK.
