Tussenkabel aansluiten

Sluit de tussenkabel eerst aan op de draadaanvoer en vervolgens op de stroombron.

Ga als volgt te werk:

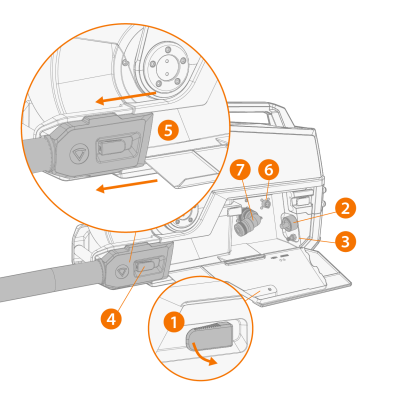

Sluit de tussenkabel aan op de draadaanvoer:

1.

Open de kap van het connectorcompartiment.

2.

Sluit de laskabel aan op de draadaanvoer. Druk de kabel zo ver mogelijk aan en draai de connector rechtsom om de kabel vast te zetten.

Zet de laskabel zo goed mogelijk met de hand vast. Als de verbinding van de laskabel los is, kan deze oververhit raken.

3.

Druk de gasslang richting de voet van de gasslangconnector zodat de connector vergrendelt.

4.

Bevestig de trekontlasting aan de nok in de draadaanvoer.

5.

Vergrendel de trekontlastingsluiting om deze vast te zetten.

6.

Sluit de stuurstroomkabel aan op de connector. Draai de kraag rechtsom vast.

7.

Sluit de meetkabel aan op de connector. Draai de kraag rechtsom vast.

8.

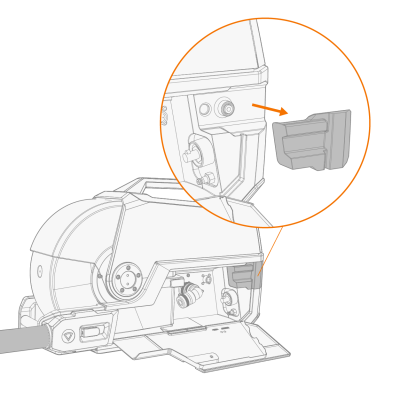

Als u de optionele koelunit gebruikt, trek dan de afdekking over de nok van de koelwaterslangen om deze te verwijderen.

9.

Bevestig de koelwaterslangen.

10.

Sluit en vergrendel de kap van het kabelcompartiment

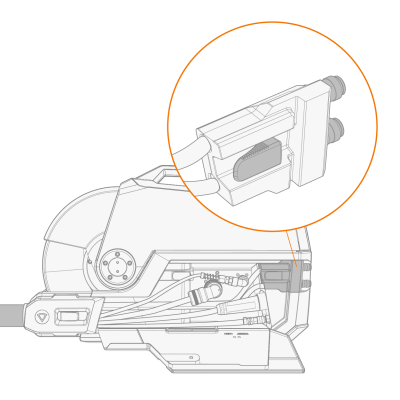

Wanneer u de kabels aansluit op de draadaanvoer, moet u de kabels ordelijk leggen, zodat de kap van het kabelcompartiment goed sluit.

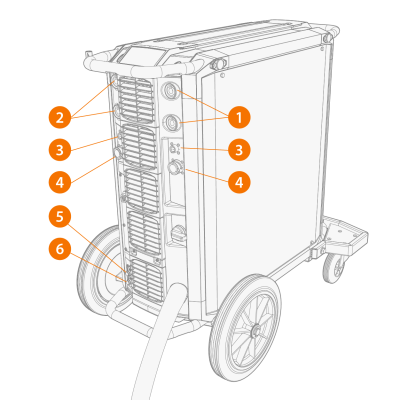

Sluit de tussenkabel aan op de stroombron:

1.

Sluit de laskabel aan op de plusconnector (+) (1) op de stroombron. De tussenkabel loopt diagonaal van de draadaanvoer naar de connector op de stroombron.

Als twee draadaanvoeren worden aangesloten op een stroombron, moet de tussenkabel rechtop worden aangesloten: van de linker draadaanvoer naar de connector (1) links.

2.

Sluit de werkstukkabel aan op de minconnector (-) (2).

3.

Sluit de meetkabel aan op de bijbehorende connector (4).

4.

Sluit de stuurstroomkabel aan op de bijbehorende connector (3) aan dezelfde kant als de meetkabel.

5.

Als de waterkoelunit aanwezig is, gebruik dan de rode connector (5) voor de slang die naar de koelunit loopt.

6.

Als de waterkoelunit aanwezig is, gebruik dan de blauwe connector (6) voor de slang die van de koelunit loopt.

7.

Als u beschermgas nodig hebt, sluit dan de gasslang aan op de gasfles.

De stroombron kan op twee draadaanvoeren tegelijk worden aangesloten.

Controleer of u alle kabels goed hebt aangesloten en vastgezet.
