Control Padin näkymät: Hitsaus-näkymä
Hitsaus-näkymässä voit:
| • | nähdä yleiskatsauksen valitun hitsausohjelman asetuksista |
| • | säätää tärkeimpiä parametreja (hitsausteho ja hienosäätö). |

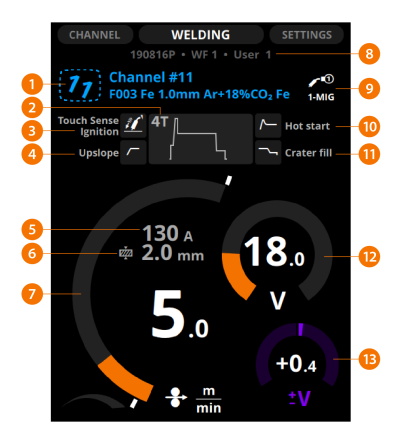

Kaikki tai osa seuraavista tiedoista näytetään riippuen siitä, mikä hitsausprosessi, toiminto ja ohjelma on valittu:
| 1. | Muistikanava, sen numero ja hitsausohjelma |
>> Ensimmäisellä rivillä näytetään muistikanavan nimi.
>> Toisella rivillä näytetään hitsausohjelman nimi, joka koostuu lisäainelangan materiaalista ja halkaisijasta ja suojakaasusta.
>> Kanavan numero on kallistunut oikealle, jos hitsausasetuksia on muokattu. Tallenna muutokset painamalla pitkään Kanava-painiketta, kunnes numero palautuu normaaliin asentoon.
| 2. | Hitsauspistoolin toimintatila (liipaisimen toimintatapa) |
>> 2T, 4T tai WP Switch. Lisätietoja on kohdassa Liipaisintoiminnot.
| 3. | Touch Sense Ignition -toiminto |
>> Tasainen syttyminen ja vähemmän roiskeita.
| 4. | Nousuvirta |
>> Valittu käynnistys- ja pysäytyslogiikka.
| 5. | Arvioitu hitsausvirta |
| 6. | Arvioitu levymateriaalin paksuus |
| 7. | Langansyöttönopeus |
| 8. | Virtalähteen sarjanumero, langansyöttölaitteen numero (1 tai 2) ja käyttäjän nimi |
| 9. | Hitsausmenetelmä |
| 10. | Kuuma-aloitus |
>> Valittu käynnistys- ja pysäytyslogiikka.
| 11. | Kraatterintäyttö |
>> Valittu käynnistys- ja pysäytyslogiikka.
| 12. | Jännite |
| 13. | Jännite/hienosäätö |
Säädä hitsaustehoa vasemmalla säätönupilla.
Hienosäädä toissijaista hitsausparametria oikealla säätönupilla. Säädettävä toissijainen parametri vaihtelee hitsausprosessin ja toiminnon mukaan.

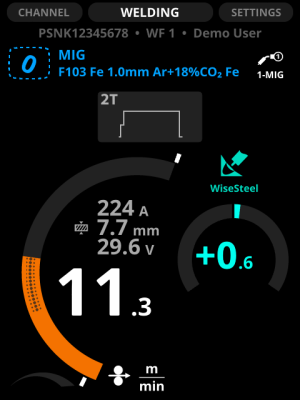

Hitsaustehon graafiin on merkitty harmaalla rasterikuviolla alue, jossa valitut arvot johtavat sekakaarityyppiseen aineensiirtymiseen.
Kuva: Rasterikuvio langansyötön kuvaajassa.

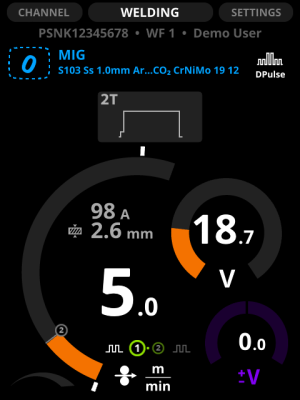

DPulse-, WP Switch- ja DProcess-toiminnoissa voit säätää kahta arvoa: ensimmäistä ja toista tehotasoa. Vaihda tasoa painamalla vasenta vihreää painiketta. Säädä arvot säätönupeilla. Toinen tehotaso on merkitty harmaalla langansyöttönopeuden kaavioon.
Kuva: DPulse-tehotaso (1) / DPulse-tehotaso (2).

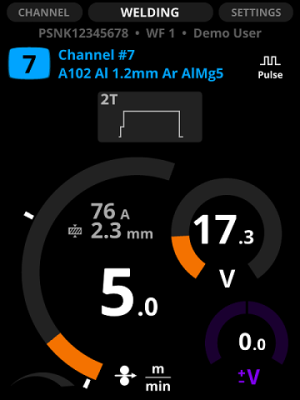

Voit määrittää langansyöttönopeuden vähimmäis- ja enimmäisarvot. Ne on merkitty valkoisina rajoittimina langansyöttönopeuden kaavion viereen.
Kuva: Vähimmäis- ja enimmäisarvon rajoittimet.

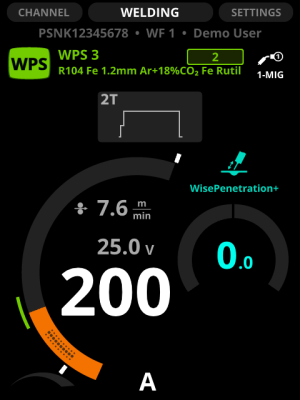

Hitsausohjeessa määritetty hitsaustehon ja -jännitteen graafien arvoalue on merkitty vihreällä kaarella rajoittimien väliin. Rajoittimet ovat oletusarvoisesti hitsausohjeessa määritetyn alueen ylä- ja alapäässä, mutta voit säätää niitä tarpeen mukaan: voit kaventaa aluetta tai hitsata määritetyn alueen ulkopuolella.
Kuva: Hitsausohjeen mukaiset vähimmäis- ja enimmäisarvon rajoittimet.

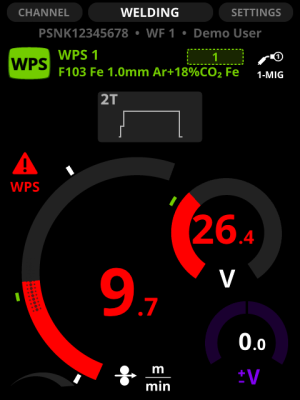

Jos asetat langansyöttönopeuden tai jännitteen hitsausohjeessa määritetyn alueen ulkopuolelle, parametrigraafi muuttuu punaiseksi ja näyttöön tulee varoitussymboli.
|
Jos olet ottanut käyttöön WeldEye-palvelun, se tallentaa tiedot ohjeen vastaisena käyttönä, vaikka nämä arvot olisivat hitsaustyössä tarpeelliset. |
Kuva: Hitsausohjeessa määritetyn alueen ylittävät arvot.
