Navigointi

Control Padin näytön yläpuolella on kolme näkymäpainiketta. Näillä painikkeilla vaihdetaan Control Padin näytössä olevia näkymiä. Avaa Näytä-valikko painamalla kahdesti Valikko-painiketta.

Liiku näytöllä ja säädä arvoja käyttämällä näytön alapuolella olevia säätönuppeja. Kun nupin keskellä palaa vihreä valo, nuppi toimii myös painikkeena.

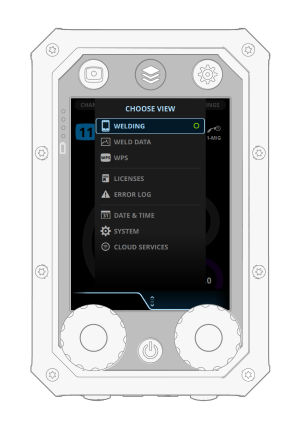

Kuva: Näyttövalikko:

Säädä Hitsaus-näkymässä hitsaustehoa vasemmalla säätönupilla ja tee hienosäätö oikealla nupilla. Useimmissa hitsausprosesseissa toissijainen parametri on jännite.

Kaikissa muissa näkymissä voit siirtyä valikoissa ylös- ja alaspäin oikealla säätönupilla. Avaa kohde painamalla nupin keskellä olevaa vihreää painiketta.

Jos haluat palata edelliseen tilaan esimerkiksi Peruutus- tai Palautus-toiminnolla, hyväksy painamalla vihreää painiketta.

Ylä- ja alatunniste

Control Padin ylätunnisteessa näkyy hitsauskoneen sarjanumero, valittu langansyöttölaite ja käyttäjän nimi:

Jos säätönupilla on erikoistoiminto, se kerrotaan alatunnisteessa nupin yläpuolella. Alatunnisteessa oleva vihreä ympyrä kehottaa painamaan säätönupin painiketta. Säädettävä parametri tai arvo on korostettu oranssilla.

Kuva: Control Padin näyttö ja alatunniste säätötilassa / Control Padin näyttö ja alatunniste valintatilassa:

Jos painikkeella tehty valinta tulee voimaan välittömästi, alatunnisteessa näkyy Sulje. Jos muutos tulee voimaan vihreän painikkeen painamisen jälkeen, alatunnisteessa näkyy OK.
