Syöttöpyörien vaihto

Vaihda syöttöpyörät, kun lisäainelangan materiaali tai halkaisija muuttuu.

Noudata seuraavia ohjeita:

1.

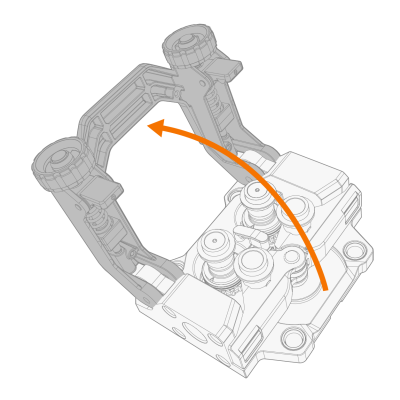

Avaa kansi ja nosta puristuskahva.

2.

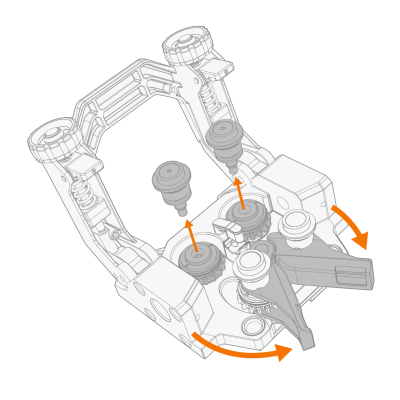

Työnnä syöttöpyörien kiinnitysnastojen olakkeet ylös, jotta voit vetää nastat irti.

Kiinnitysnastat ovat erilaisia: Vetävien syöttöpyörien kiinnitysnastojen päällä on pyöreä merkki, kun taas puristavien syöttöpyörien kiinnitysnastoissa ei ole merkintöjä. Puristavien syöttöpyörien kiinnitysnastoihin on kiinnitetty keskiakselit, joten vetävien ja puristavien syöttöpyörien kiinnitysnastoja ei voi sekoittaa keskenään.

3.

Poista syöttöpyörät.

4.

Valitse syöttöpyörät alla olevien taulukoiden perusteella.



LANGANSYÖTTÖPYÖRÄT, MUOVISET
Lisäainelangan materiaali	Syöttöpyörän profiili	Lisäainelangan halkaisija (mm)	Syöttöpyörän tunnistus	Vetävän syöttöpyörän koodi	Puristavan syöttöpyörän koodi
Fe, Ss (Al, Mc, Fc)	V-ura	0,6		W001045	W001046
		0,8−0,9		W001047	W001048
		1,0		W000675	W000676
		1,2		W000960	W000961
		1,4		W001049	W001050
		1,6		W001051	W001052
		2,0		W001053	W001054
		2,4		W001055	W001056
Fc, Mc (Fe)	V-ura, pyälletty	1,0		W001057	W001058
		1,2		W001059	W001060
		1,4–1,6		W001061	W001062
		2,0		W001063	W001064
		2,4		W001065	W001066
Al (Fc, Mc, Ss, Fe)	U-railo	1,0		W001067	W001068
		1,2		W001069	W001070
		1,6		W001071	W001072



LANGANSYÖTTÖPYÖRÄT, METALLISET
Lisäainelangan materiaali	Syöttöpyörän profiili	Lisäainelangan halkaisija (mm)	Syöttöpyörän tunnistus	Vetävän syöttöpyörän koodi	Puristavan syöttöpyörän koodi
Fe, Ss (Al, Mc, Fc)	V-ura	0,8−0,9	Katso pyörässä oleva teksti	W006074	W006075
		1,0		W006076	W006077
		1,2		W004754	W004753
		1,4		W006078	W006079
Fc, Mc (Fe)	V-ura, pyälletty	1,0		W006080	W006081
		1,2		W006082	W006083
		1,4–1,6		W006084	W006085
		2,0		W006086	W006087
Al (Fc, Mc, Ss, Fe)	U-railo	1,0		W006088	W006089
		1,2		W006090	W006091
		1,6		W006092	W006093



5.

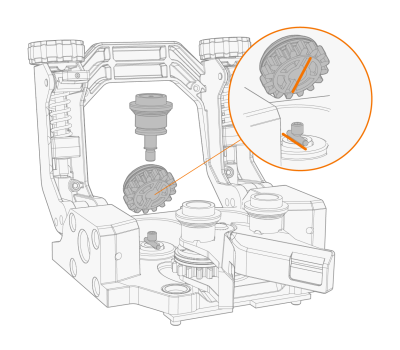

Aseta syöttöpyörät takaisin paikoilleen. Aseta vetävän syöttöpyörän pohjassa oleva lovi moottorin akselissa olevaan nastaan.

6.

Paina kiinnitysnastat takaisin, jolloin ne lukitsevat syöttöpyörät paikalleen. Aseta puristavien syöttöpyörien kiinnitysnastan pohjassa oleva lovi akselissa olevaan nastaan.

7.

Laske puristuskahva syöttöpyörien päälle ja sulje kansi.
